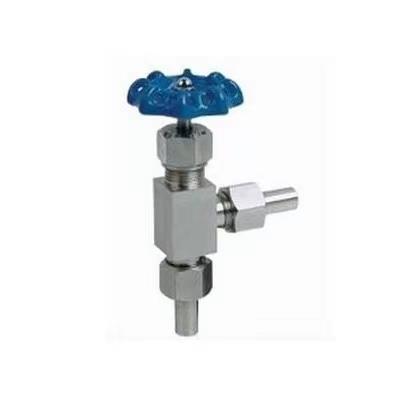

J24W-160P外螺纹角式截止阀
时间：2022/11/17
产品详情
一、外螺纹角式截止阀主要零件材料：
|
零件名称 |
阀杆、阀盖 |
阀杆、阀瓣 |
填料 |
|
J21W-16P |
铬镍不锈钢 |
铬镍不锈钢 |
聚四氟乙稀、柔性石墨 |
|
J21W-40、J23W-160 |
优质碳钢 |
铬不锈钢 |
二、外螺纹角式截止阀主要性能规范：
|
型号 |
公称压力MPa |
试验压力MPa |
工作压力MPa |
工作温度℃ |
适用介质 |
||
|
壳体 |
密封（液） |
密封（气） |
|||||
|
J24W-160P-DN3 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤200℃ |
液化石油气水、油品等 |
|
J24W-320P-DN6 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425℃ |
|
三、外螺纹角式截止阀主要外形及连接尺寸：
|
型号 |
公称直径mm |
尺寸 |
重量Kg |
|||||
|
L1 |
Do |
D2 |
H |
H1 |
D1 |
|||
|
J24W-160P-DN3 |
3 |
80 |
65 |
159 |
170 |
14 |
3 |
1.0 |
|
J24W-320P-DN6 |
6 |
80 |
65 |
159 |
170 |
14 |
6 |
1.0 |

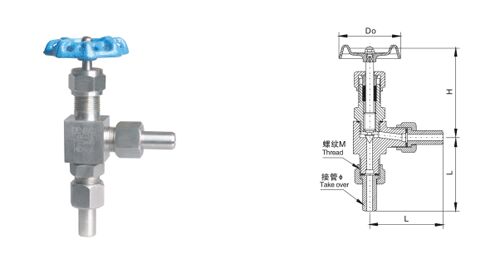

J24W-160P外螺纹角式截止阀结构图:
