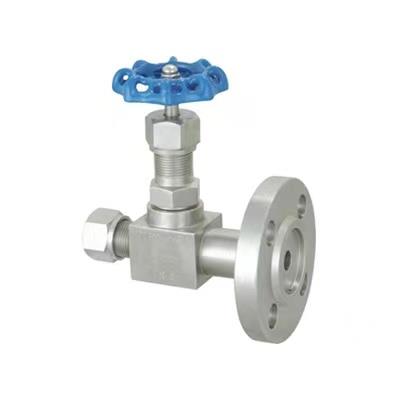

JJBY1取压截止阀
时间：2022/11/17
压力表针阀即使密封面损坏后,压力表截止阀也只需要更换易损零件,压力表截止阀即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。
产品详情
一、JJBY1取压截止阀零部件材质：
|
序号 NO. |
零件名称 Part name |
材质 Material |
|
1 |
卡套 Ferrule |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
O形密封圈 O-Ring |
橡胶Rubber |
|
3 |
管接头 Connector |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE |
|
6 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
|
8 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
9 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
13 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
二、JJBY1取压截止阀试验标准： (单位Unit：MPa)
|
试验项目TESTITEM |
压力值PRESSURE VALVE |
|
公称压力Nominal Pressure |
2.5 |
|
壳体试验Shell Test |
3.7 |
|
密封试验Test |
2.75 |
|
气压试验Air Pressure Test |
0.9 |
|
适用温度Suitable Temperatue |
≤180℃ |
|
适用介质Suitable Medium |
水、蒸汽、油品等Water,Steam,Oilgoods |
三、JJBY1取压截止阀外型与连接尺寸：
|
ITEM NO. |
公称通径 DN Nominal bore |
D0 |
D1 |
L |
H |
|
JJ.BY1-1 |
DN6 |
?12 |
60 |
105 |
87 |
|
JJ.BY1-2 |
DN6 |
?14 |
70 |
110 |
90 |
取压截止阀JJBY1结构图:
