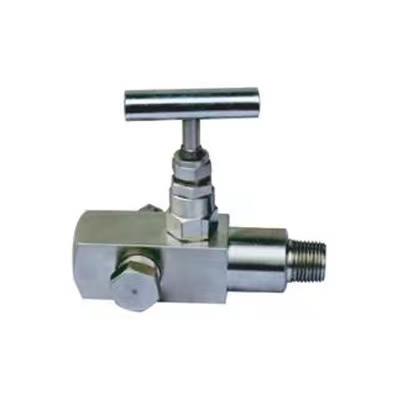

JG-1F、JG-2F多口计量阀
时间：2022/11/17
产品详情
主要设计参数:
产品型号:JG-1F、JG-2F
口径规格:￠6
***高公称压力:32Mpa
适用温度:-40≈400℃
连接方式:内螺纹连接、NPT[M、F]
阀体材质:A105、SS304
设计制造:ANSI B16.34-1996
结构特征:锥面密封
阀门检验和试验:API STD598-1996
多口计量阀试验标准：
|
试验项目 |
压力值 |
|
公称压力 |
6000PSI |
|
壳体试验 |
6000PSI |
|
密封试验 |
6000PSI |
|
气压试验 |
24 |
|
适用温度 |
≤250℃ |
|
适用介质 |
水、蒸汽、油品等 |
多口计量阀主要参数：
|
型号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
|
SS-5PDF8-M8 |
20# |
20# |
2Cr13 |
20# |
柔性石墨、四氟 |
|
SS-5PDF8-M8 |
304SS |
304SS |
304SS |
304SS |
柔性石墨、四氟 |
|
SS-5PDF8-M8 |
316SS |
316SS |
316SS |
316SS |
柔性石墨、四氟 |
|
规格 |
Do |
L |
H |
M |
M1 |
|
DN6 |
60 |
120 |
82 |
R1/2 |
NPT1/2 |
