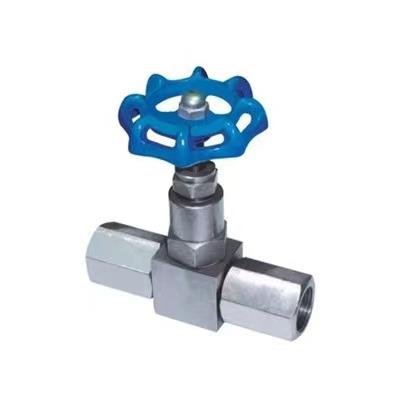

JJM1-1.6(32)P型不锈钢针型仪表阀

时间:2022/11/17



产品详情

一、产品[针型阀]的详细资料:

产品型号:JJM1-1.6(32)P型

产品名称:针型阀

二、主要零件材料:

零件名称
Part name

阀杆、阀盖、螺栓
Body、Bonnet、Bolt

阀杆、阀瓣、密封垫Stem、Disc、Gasket

填料
Packing

垫片Gasket

手轮Handwheel

JJM1-160-DN5

铬镍不锈钢
Cr. Ni Stainless steel

不锈钢
Stainless stee

聚四氟乙稀,柔性石墨
PTFE,Soft graphite

橡胶石棉板 Latex asbestos

优质碳钢High grade carbon steel

三、主要性能规范:

型号
Type

公称压力PN Mpa

试验压力PS(Mpa)_Test pressure

工作压力(Mpa) Working pressure

工作温度(OC) Working temps.

适用介质Applicable medium

壳体
Shell

密封(液)Seal

密封(气)Seal

JJM1-160-DN5

16.0

24.0

17.6

0.6

16.0

P≤540OC

液化石油气水,酸,蒸汽,油品等 Petroleum gas Water,As,Steam,Oil,etc.

C≤425 OC

四、不锈钢针型仪表阀主要外形及连接尺寸:

型号
Type

公称直径DN(mm)

尺寸 Dimension

重量(kg)Weight

L1

Do

L2

H

H1

L3

M2

M1

JJM1-160

5

116

65

85

98

105

40

M20×1.5

M20×1.5左

1.0

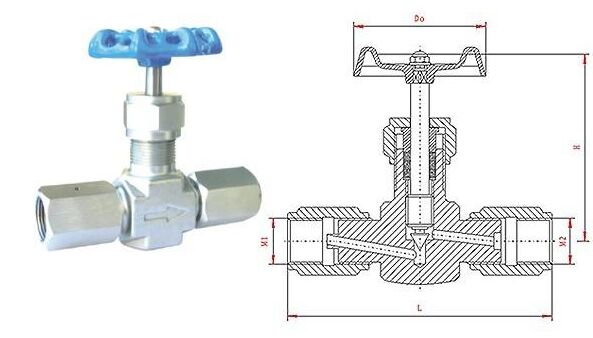

 JJM1-1.6(32)P型不锈钢针型仪表阀结构图:
