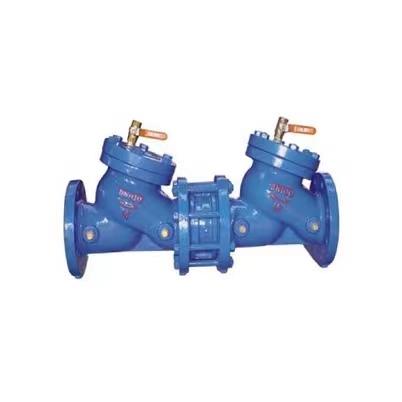

HS41X16-A防污隔断阀
时间：2022/11/17
产品详情
技术参数：
|
公称压力 |
公称通径 |
适用介质 |
适用温度 |
法兰标准 |
试验标准 |
|
1.0～2.5MPa |
50～600mm |
水 |
0～80℃ |
GB/T 17241.6GB/T 9113 |
GB/T 13927API598 |
主要零件材质：
|
序号 |
零部件名称 |
材质 |
|
1 |
阀体 |
铸铁、球墨铸铁、铸钢 |
|
2 |
阀盖 |
铸铁、球墨铸铁、铸钢 |
|
3 |
阀盘 |
球墨铸铁 |
|
4 |
弹簧 |
不锈钢、铬钒钢 |
|
5 |
防污阀 |
黄铜 |
外形及连接尺寸：
|
型号 |
DN |
16-AL |
16-L |
D |
φ |
n-d |
h2 |
|
HS41X-16A
HS41X-16 |
50 |
455 |
410 |
165 |
125 |
4-φ18 |
190 |
|
65 |
480 |
430 |
185 |
145 |
4-φ18 |
200 |
|
|
80 |
570 |
500 |
200 |
160 |
8-φ18 |
225 |
|
|
100 |
710 |
640 |
220 |
180 |
8-φ18 |
248 |
|
|
125 |
800 |
730 |
250 |
210 |
8-φ18 |
276 |
|
|
150 |
910 |
830 |
285 |
240 |
8-φ23 |
308 |
|
|
200 |
1090 |
1000 |
340 |
295 |
12-φ23 |
356 |
|
|
250 |
1315 |
1200 |
405 |
355 |
12-φ25 |
410 |
|
|
300 |
1475 |
1360 |
460 |
410 |
12-φ25 |
485 |
|
|
350 |
1690 |
1560 |
520 |
470 |
16-φ25 |
528 |
|
|
400 |
1860 |
1720 |
580 |
525 |
16-φ30 |
595
|

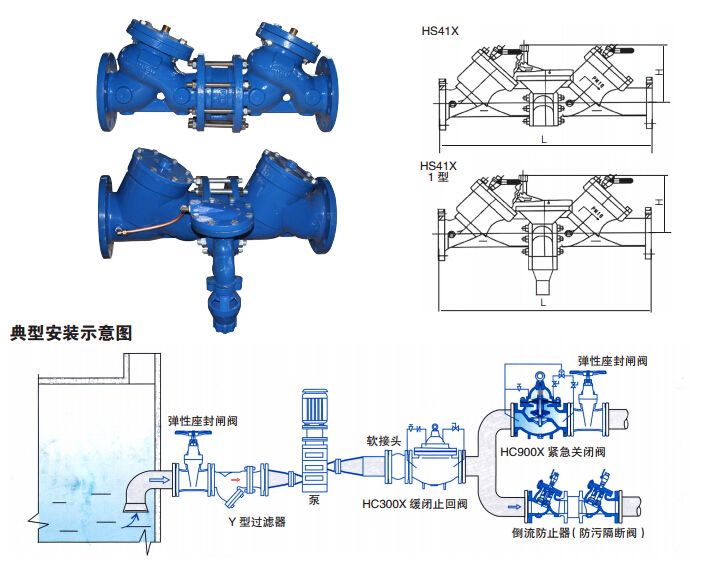

HS41X16-A防污隔断阀安装示意图：
