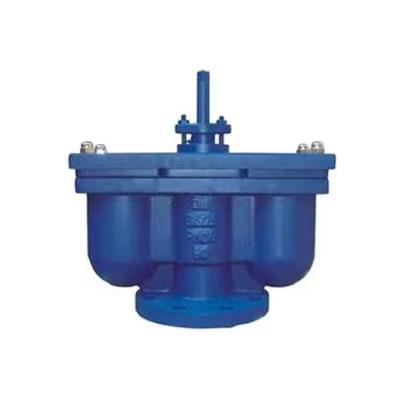

QB2双口快速排气阀

时间：2022/11/17



QB2双口快速排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。当需要排出管道内的气体时，应逆时针方向旋转阀杆，使其阀杆连同阀门上升，使管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出，当需要检修或清扫体腔时，应将阀门关闭。本排气阀，顺时针旋转阀杆时为关闭。

产品详情

QB2-10型双口排气阀每小时排气量表：

规格

50

75

100

150

200

立方米/小时

4-173

85-352

14-597

22-904

27-1145

主要零配件

1

2

3

4

5

6

7

8

9

10


阀体

密封垫

阀 瓣

开槽锥端定位螺钉

阀杆

空心球

阀盖

垫片

填料

排气口垫片


11

12

13

14

15

16

17

18

19

排气端盖

螺母

护盖

螺母

专用螺柱

双头螺柱

填料压盖

螺母

双头螺柱


















主要外形及连接尺寸：

型号

公称通径

主要尺寸（mm）

D

D1

D2

L

Z-φd

介质

阀体材料

QB2-10

40

145

110

85

430

4-φ18

水

铸铁

QB2-10

50

160

125

100

430

4-φ18

水

铸铁

QB2-10

75

195

160

135

470

4-φ18

水

铸铁

QB2-10

100

215

180

155

500

4-φ18

水

铸铁

QB2-10

150

280

240

210

540

8-φ20

水

铸铁

QB2-10

200

335

295

265

700

8-φ20

水

铸铁

QB2双口快速排气阀结构图：





展开
