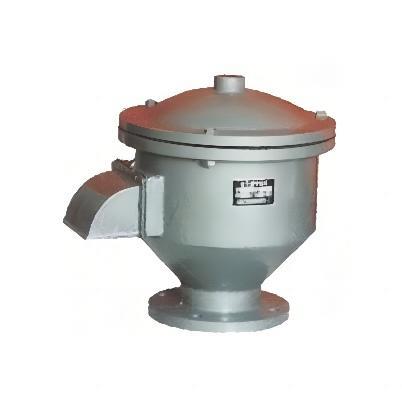

GFQ-2型不锈钢呼吸阀
时间：2022/11/17
产品详情
不锈钢全天候呼吸阀特点及性能
1．新型全天候石油储罐呼吸阀壳体选用铸钢，耐腐蚀性好；
2．阀盘采用不锈钢、F四材料，耐低温，防冻性能好；
3．结构简单，易检修，安全方便；
4．新型全天候石油储罐呼吸阀性能经测试，完全符合石油工业部标准SY7511.1-2010规定。
不锈钢全天候呼吸阀适用范围
1．新型全天候石油储罐呼吸阀适用于储存闪点低于28。C甲类油品和闪点低于60。C的乙类油品，如汽油、苯、甲笨、煤油、轻柴油、原油、航空油、食品油等油品及性质相同的化工产品储罐。
2． 可与新型波纹石油储罐阻火器、液压安全阀配套使用。
不锈钢全天候呼吸阀主要技术参数
操作压力：正压：+980Pa（100毫米水柱）；
负压：-295Pa（30毫米水柱）
订货时请指明产品名称、型号、规格和压力等级。
不锈钢全天候呼吸阀保养与维修
为了确保新型全天候呼吸阀的性能达到安全使用的目的，呼吸阀应定期进行检查和保养：
1．检查压力阀盘和真空动作是否灵活，导杆及阀封环接触面有无损伤；
2．重新安装压力阀盘和真空阀盘时，应保证接触面严密，导杆升降灵活；
3．新阀启动时，应在安装前清除阀盘的防震物，否则呼吸阀将失灵。
4．因天气潮湿风沙情况下，温度达到零度范围内，储罐不可发油使用。急生产时必须先打开量油孔其它之类的供气产品，以保持储罐安全作用。
5．呼吸阀在正常工作进油之前，必须先打开量油孔。
注：1.此新型全天候呼吸阀已经有关大学测试达到部标。
2.全天候呼吸阀,将正负压阀盘、阀座和导杆改成不锈钢、F四，已经有关大学测试达到部标。
GFQ-2全天候呼吸阀的主要技术参数：
|
A级正压 |
355Pa (36毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
|
B级正压 |
980Pa (100毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
|
C级正压 |
1765Pa (180毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
GFQ-2全天候呼吸阀的零部件材料：
|
阀体材料 |
碳钢WCB、不锈钢304、316、铝合金 |
|
正压阀盘材料 |
不锈钢304、316、铝合金 |
|
负压阀盘材料 |
不锈钢304、316、四氟PTFE |
|
环境温度℃ |
-30~60 |
GFQ-2全天候呼吸阀国标法兰连接外形尺寸： GB、JB
|
公称通径 (mm) |
安装尺寸（mm） |
||||
|
D |
K |
L |
H |
n×φ |
|
|
DN25 |
115 |
85 |
160 |
165 |
4×14 |
|
DN32 |
135 |
100 |
180 |
185 |
4×18 |
|
DN40 |
145 |
110 |
190 |
190 |
4×18 |
|
DN50 |
160 |
125 |
220 |
220 |
4×18 |
|
DN80 |
195 |
160 |
270 |
260 |
8×18 |
|
DN100 |
215 |
180 |
310 |
280 |
8×18 |
|
DN150 |
280 |
240 |
380 |
330 |
8×22 |
|
DN200 |
335 |
295 |
450 |
380 |
12×22 |
|
DN250 |
395 |
350 |
520 |
420 |
12×22 |
|
DN400 |
565 |
515 |
670 |
520 |
16×26 |
