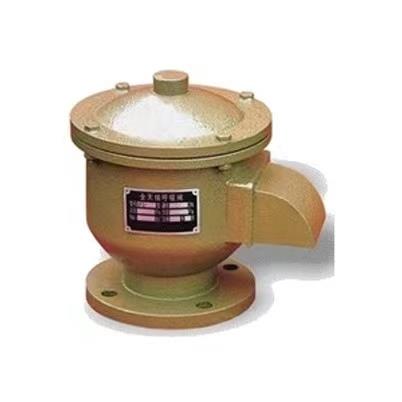

GFQ-1型法兰全天候呼吸阀
时间：2022/11/17
产品详情
全天候呼吸阀性能及特点：
1、新型全天候呼吸阀壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好；
2、阀盘采用四氟材料，耐低温，防冻性能好；
3、结构简单，易检修，安全方便；
4、新型全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。
全天候呼吸阀适用范围：
全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。
全天候呼吸阀使用说明：
全天候呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
全天候呼吸阀维护与保养：
为了全天候呼吸阀使用安全，在使用前先检查导杆和阀盘是否灵活。全天候呼吸阀要定期（6个月内）检查通气口正、负阀盘是否灵活，阀盘接触面有无损坏，如有损坏应立即检修。 检修完毕后，一切正常可重新使用。
全天候呼吸阀零部件材料
|
阀体材料 |
WCB、304、316、铝合金 |
|
正压阀盘材料 |
304、316、铝合金 |
|
负压阀盘材料 |
304、316、四氟PTFE |
|
环境温度 ℃ |
-30~60 |
全天候呼吸阀技术参数
|
等级 |
操作压力 |
|
A级 |
+355Pa (36毫米水柱) -295Pa (30毫米水柱) |
|
B级 |
+980Pa (100毫米水柱) -295Pa (30毫米水柱) |
|
C级 |
1765Pa(180毫米水柱) -295Pa (30毫米水柱) |
|
公称通径 (mm) |
安装尺寸（mm） |
||||
|
D |
K |
L |
H |
n×φ |
|
|
DN25 |
115 |
85 |
160 |
165 |
4×14 |
|
DN32 |
135 |
100 |
180 |
185 |
4×18 |
|
DN40 |
145 |
110 |
190 |
190 |
4×18 |
|
DN50 |
160 |
125 |
220 |
220 |
4×18 |
|
DN80 |
195 |
160 |
270 |
260 |
8×18 |
|
DN100 |
215 |
180 |
310 |
280 |
8×18 |
|
DN150 |
280 |
240 |
380 |
330 |
8×22 |
|
DN200 |
335 |
295 |
450 |
380 |
12×22 |
|
DN250 |
395 |
350 |
520 |
420 |
12×22 |
|
DN400 |
565 |
515 |
670 |
520 |
16×26 |
GFQ-1型法兰全天候呼吸阀结构图:
