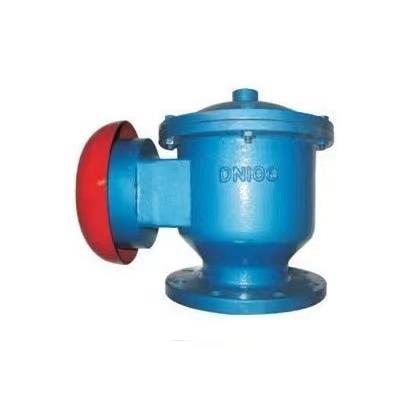

ZFQ-1型防爆阻火呼吸阀

时间:2022/11/17



全天候防爆阻火呼吸阀适用于储存内点低于28℃的甲类油品和闪点低于60℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用,它在-35℃-60℃的温度环境中正常工作。全天候防爆型壳体选用不锈钢、铸钢,耐腐蚀性好;波纹阻火层采用不锈钢材料,阻火性能好,耐腐蚀性能好;结构简单,易检修,安全方便。

产品详情

维护与保养:
为了呼吸阀使用安全,应在3-6个月内定期将波纹阻火层拆下,清洗干净,保证阻火层上每个孔畅通,防止堵塞,确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活,导杆及阀盘接触密封面有无损坏,如有损坏应立即调换。在检查维护重新安装时,应保证阀内各结合面严密配合,阀盘升降灵活。新阀启用时,应安装前清除阀盘间的防震物,否则呼吸阀将失灵。

安装说明:

1.呼吸阀应安装在储罐气源的***高点,以降低物料蒸发损耗和以便顺利地提供通向呼吸阀***直接和***大的通道。通常对于立式罐,呼吸阀应尽量安装在罐顶中央顶板范围内,对于罐顶需设隔热层的储罐、可安装在梯子平台附近;

2.当需要安装两个呼吸阀时,它们与罐顶中心应对称布置;

3.若呼吸阀用在氮封罐上,则氮气供气管的接管位置应远离呼吸阀接口,并由罐顶部插入储罐内约200mm,这样氮气进罐后不直接排出,达到氮封的目的。

主要技术参数:

等级

操作压力

A级

+355Pa (36毫米水柱)-295Pa (30毫米水柱)

B级

+980Pa (100毫米水柱)-295Pa (30毫米水柱)

C级

1765Pa(180毫米水柱)-295Pa (30毫米水柱)

 主要外形与连接尺寸:

公称通径

安装尺寸(mm)

单位:mm

D

K

L

H

n×φ

DN25

115

85

160

165

4×14

DN32

135

100

180

185

4×18

DN40

145

110

190

190

4×18

DN50

160

125

220

220

4×18

DN80

195

160

270

260

8×18

DN100

215

180

310

280

8×18

DN150

280

240

380

330

8×22

DN200

335

295

450

380

12×22

DN250

395

350

520

420

12×22

DN400

565

515

670

520

16×26

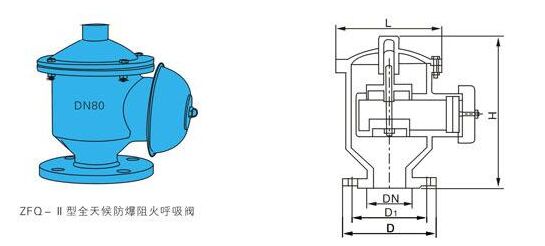

 ZFQ-1型防爆阻火呼吸阀结构图:


展开
