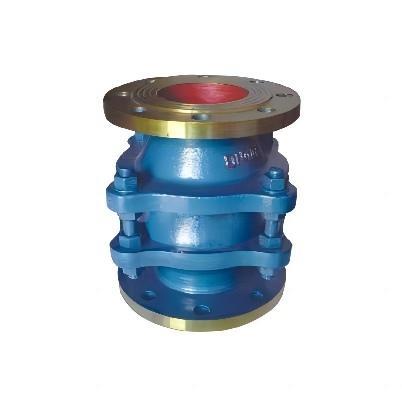

ZGB-1新型波纹石油储罐阻火器
时间：2022/11/16
产品详情
ZGB-1新型波纹石油储罐阻火器是中国石化总公司北京设计院设计新产品,经公安部天津消防科学研究所根据中华人民共和国GB5908-86标准检测合格,该产品广泛用于石油储罐,是防止意外火种侵入罐内,防止意外事故,是储罐防火的理想产品。
波纹石油储罐阻火器--性能及特点：
该阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火
易检修，安装方便，检查时不用拆卸呼吸阀。耐烧性能合格，耐烧试验1小时无回火现象。
阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。壳体水压试验合格。
波纹石油储罐阻火器--适用范围：
ZGB-1波纹石油储罐阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等，可与呼吸阀配套使用，又可单独使用，内浮顶油罐通气管上，加油站地下油罐通气管上。
波纹石油储罐阻火器--维修与保养：
为了确保阻火器的性能达到安全使用目的，对阻火器应定期性进行检查，保养。
? 阻火器每半年检查一次，检查阻火层芯子是否堵塞，变形，腐蚀等。
? 发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
? 重新安装阻火层芯子时，应保证结合面严密不得漏气。
波纹石油储罐阻火器--零部件材料：
|
阀体材料 |
碳钢WCB、不锈钢304、316、 |
|
阻火芯件材料 |
不锈钢防爆阻火波纹板 |
|
密封件材料 |
耐油石棉橡胶、四氟PTFE |
|
环境温度 ℃ |
≤480 |
|
公称压力(MPa) |
0.6~5.0 |
|
防爆级别 |
BS5501:ⅡA、ⅡB、Ⅱ |
国标法兰连接外形尺寸： GB、JB
|
规格 |
安装尺寸（mm） |
||||
|
D2 |
D |
L |
H |
N-d |
|
|
DN50 |
?110 |
?140 |
220 |
235 |
4×14 |
|
DN80 |
?150 |
?185 |
280 |
270 |
4×18 |
|
DN100 |
?170 |
?205 |
325 |
275 |
4×18 |
|
DN150 |
?225 |
?260 |
425 |
290 |
8×18 |
|
DN200 |
?280 |
?315 |
495 |
305 |
8×18 |
|
DN250 |
?335 |
?370 |
595 |
320 |
12×18 |
|
DN300 |
?395 |
?435 |
655 |
405 |
12×23 |
美标法兰连接外形尺寸：ANSI、API、ASME 可供JIS标准
|
规格 |
安装尺寸（mm） |
||||
|
D2 |
D |
L |
H |
N-d |
|
|
2" |
?120.5 |
?152 |
220 |
235 |
4×19 |
|
3" |
?152.5 |
?190 |
280 |
270 |
4×19 |
|
4" |
?190.5 |
?229 |
325 |
275 |
8×19 |
|
6" |
?241.5 |
?279 |
425 |
290 |
8×22 |
|
8" |
?298.5 |
?343 |
495 |
305 |
8×22 |
|
10" |
?362 |
?406 |
595 |
320 |
12×25 |
|
12" |
?432 |
?483 |
655 |
405 |
12×25 |
