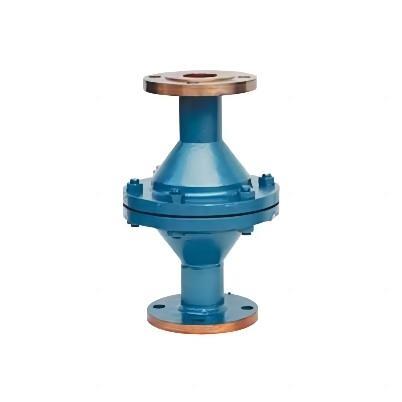

HGS.07型网型阻火器
时间：2022/11/16
HGS07网型阻火器是安装於焦化石油储罐上的重要安全设备。它的功能是允许易爆气体通过，对火焰有阻止窒息作用。可以与呼吸阀配套使用，也可以单独使用。
工作原理：HGS07网型阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。是应用火焰通过热导体的狭小孔隙时，由于热量损失而熄灭的原理设计制造。
产品详情
阻火层：采用不锈钢“N”形，双层波纹带为阻火芯件而且在芯件内部有一个十字结构的支架（或在表面压上Y形架）借以增强芯件的牢靠性，避免芯件被点燃的介质所产生的爆炸压力冲散。以此原理来设计三角形孔的高度阻止火焰的通过，再加上足够的流道长度来吸收火焰的热量，使其在芯件中熄灭，避免了气体在芯件的另一端被复燃的可能性。
产品特点：
1、产品结构合理，造型美观，外壳为铸造铝合金，重量轻，安装方便。
2、通常与呼吸阀配套或单独使用，也可适用内浮顶式油罐的通气管路上。
3、阻火层芯子采用不锈钢材料，耐腐蚀性强，耐烧、阻爆等各项技术性能具有突出优越。
主要零部件材料表：
|
NO |
1 |
2 |
3 |
4 |
5 |
6 |
|
构件Component |
壳体Body |
阻火芯件Fire Arresting Matenal |
密封件Seal Material |
工作温度（℃）Ambient Temperature |
操作压力Operating Pressure |
连接方式oint type |
|
材质 Material |
碳钢 CS 不锈钢 304 不锈钢316L 铝合金Aluminums |
不锈钢防爆阻火波纹板SUS304（SUS316）corrugated plate with flame arrestig and anti-explosion |
金属缠绕垫 Metal enlace 聚四氟乙烯 PTFE |
≤480℃ |
0.6～5.00MPa (150LB~600LB) |
法兰连接Flange joint对焊连接Butt Welding joint 螺纹连接Threaded joint |
主要外形和连接尺寸：
|
DN |
20 |
25 |
40 |
50 |
80 |
100 |
125 |
150 |
|
L |
108 |
159 |
219 |
219 |
273 |
273 |
325 |
325 |
|
H |
334 |
338 |
376 |
376 |
458 |
462 |
490 |
506 |
