FPB~FPA天燃气管道阻火器

时间:2022/11/16



天然气管道阻火器适用于安装在输送可燃性气体如回热炉燃料气、天然气、石油液化气、煤矿瓦斯排放的管网,也适用于民用煤气管道,防止在正常情况下火焰于管道中逆向传播,以避免灾难性事故的发生。安全阻火速度1425m/s;极限阻火速度1605m/s。本产品是利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速火焰具有淬熄作用的原设计制造的。

产品详情

主要特点

1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。

主要性能

1、阻火器连续13次以亚音速火焰试验,每次都能阻止火焰的通过。
2、水压试验2.4MPa无渗漏。

主要外形尺寸

型号

公称通径DN

D1

D2

L

PN1.0MPa

PN1.6MPa

PN2.5MPa

PN4.0MPa

FPA、FPB-15

15

18×3

57×3.5

330

330

330

330

FPA、FPB-20

20

25×3

57×3.5

330

330

340

340

FPA、FPB-25

25

32×3.5

73×4

365

365

375

375

FPA、FPB-32

32

38×3.5

73×4

375

375

390

390

FPA、FPB-40

40

45×3.5

89×4

375

390

405

410

FPA、FPB-50

50

57×3.5

108×4

420

425

445

4650

FPA、FPB-65

65

73×4

133×4.5

485

485

515

520

FPA、FPB-80

80

89×4

159×4.5

505

520

560

560

FPA、FPB-100

100

108×4

219×8

555

560

600

645

FPA、FPB-125

125

133×4.5

278×8

615

620

670

720

FPA、FPB-150

150

159×4.5

325×8

665

665

735

800

FPA、FPB-200

200

219×8

377×9

940

950

1015

1100

FPA、FPB-250

250

278×8

480×10

1030

1070

1150

1265

FPA、FPB-300

300

325×8

529×10

1295

1295

1430

1545

FPA、FPB-350

350

377×9

630×12

1350

1350

1430

1545

维护保养

1、 为了确保天然气管道阻火器的性能达到使用目的,在安装阻火器前,必须认真阅读厂家提供的说明书,并仔细核对标牌与所装管线要求是否一致。
2、 天然气管道阻火器上的流向标记必须与介质流向一致。
3、 每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。
4、 被堵塞的阻火器阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。
5、 清洗天然气管道阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。
6、 重新安装天然气管道阻火器时,应更新垫片并确认密封面已清洁和无损伤,不得漏气。

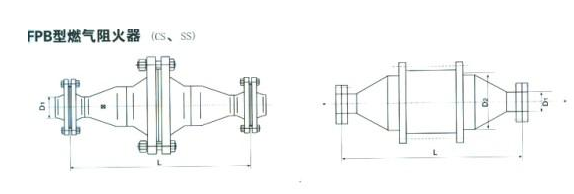

FPB~FPA天燃气管道阻火器结构图:
