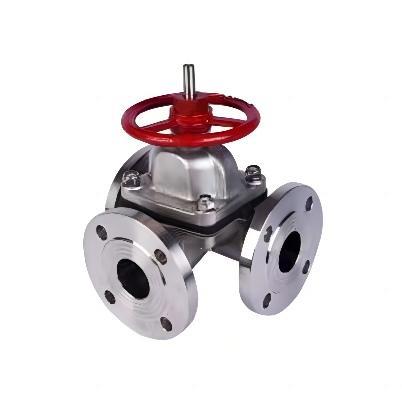

G49W三通隔膜阀
时间：2022/11/16
G49W三通不锈钢隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀,隔膜阀是一种特殊形式的截止阀。
产品详情
|
设计标准 |
GB12239 |
|
结构长度 |
JB1688/GB12221 |
|
法兰标准 |
JB78 |
|
GB4216 |
|
|
检验试验 |
GB/T13927 |
|
驱动方式 |
手动、电动、气动、常闭型、常开型 |
衬胶隔膜阀主要零部件材料表
|
|
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低不锈钢耐酸铸钢 |
||
|
Z |
C |
P |
R |
P |
R |
||
|
1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
阀瓣/阀杆 |
35 |
1cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
衬里/阀座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4) |
|||||
|
4 |
隔膜 |
FEP(F46)/CR(氯丁橡胶)、PFA（可溶性F4）/FPDM（乙丙橡胶） |
|||||
|
5 |
支架 |
WCB |
CF8 |
CF8 |
|||
|
6 |
阀杆螺母 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
|||
|
7 |
紧固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
|
8 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
|
9 |
手轮 |
WCB |
WCB |
WCB |
|||
