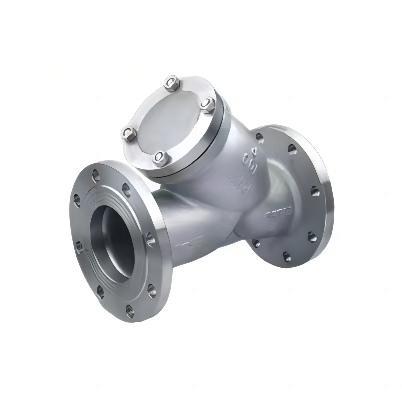

GL41HY型管道过滤器
时间：2022/11/16
管道过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀等水力控制阀或其它设备的进口端，用来清除介质中颗粒性杂质，免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失，保护阀门等设备的正常使用。
Y型过滤器过滤网采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。可根据用户需要设置过滤网的目数，一般通水网为18-30目，通气网为40-100目，通油网为100-480目。Y型过滤器体形小、滤眼细、阻力小、通流快速，压力损失小、安装检修方便、成本低、抗污性强、排污时间短、排渣方便。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。
产品详情
主要零部件
|
壳体材质 |
铸铁 |
碳钢 |
不锈钢 |
|
公称通径 |
15～500mm |
||
|
滤框滤网材质 |
不锈钢 |
||
|
密封件材质 |
耐油石棉、丁腈橡胶、聚四氟乙烯 |
||
|
工作温度（℃） |
-30~380 |
-80~425 |
-80~450 |
|
公称压力（MPa） |
1.6~10 |
||
|
过滤精度（目/in） |
10~300 |
||
主要连接外型尺寸 ：
|
公称通径 |
L |
H |
H1 |
|
DN20 |
155 |
100 |
150 |
|
DN25 |
160 |
100 |
150 |
|
DN32 |
180 |
110 |
160 |
|
DN40 |
200 |
115 |
170 |
|
DN50 |
230 |
155 |
195 |
|
DN65 |
220 |
200 |
270 |
|
DN80 |
250 |
210 |
295 |
|
DN100 |
305 |
250 |
345 |
|
DN125 |
350 |
305 |
425 |
|
DN250 |
480 |
360 |
485 |
|
DN200 |
500 |
450 |
605 |
|
DN250 |
550 |
505 |
710 |
|
DN300 |
600 |
580 |
815 |
|
DN350 |
700 |
600 |
845 |
|
DN400 |
780 |
620 |
875 |
|
DN450 |
850 |
700 |
980 |
|
DN500 |
900 |
765 |
1080 |
