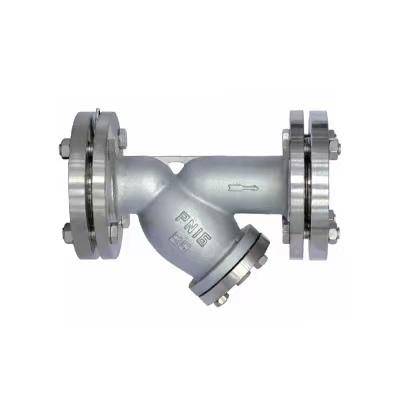

Y型法兰过滤器
时间：2022/11/16
2、Y型过滤器与管道中阀门及其它主要设备配套使用，也可单独使用于管路中。管道中介质首先进入过滤器，通过滤网再进入连接阀门及管道中，而杂物则留于过滤桶内。
产品详情
Y型过滤器应用范围：
Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的阿质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质为水、油、气。一般通水网为18-30目/cm2，通气网为40-100目cm2，通油网为100-480目/cm2。可按用户要求制作滤网。
Y型过滤器结构特点：
1、Y型过滤器具有结构先进阻力小，冲洗方便通流快速，故压力损失小，抗污性强，排渣方便等特点。
2、Y型拉杆伸缩过滤器由Y型过滤器及伸缩接头组成，通常安装在阀门及其它主要设备之进口端，使于清理杂物与安装拆卸，以保护阀类或设备及正常使用。
Y型过滤器标准规范：
设计制造标准：法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）
制造、检测标准：执行HG/T21637-1991标准，或客户指定标准。
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
Y型过滤器零件材料与工况：
|
零件名称 |
材料 |
|
阀体 |
碳钢、不锈钢、黄铜 |
|
滤网盖 |
碳钢、不锈钢、黄铜 |
|
滤芯网 |
不锈钢 |
|
密封件材质 |
柔性石墨、聚四氟乙烯 |
Y型过滤器技术参数：
|
型号 |
连接形式 |
公称压力（MPa） |
耐压试验压（MPa） |
工作压力（MPa） |
壳体材料 |
过滤网材料 |
网眼总面积 |
|
GL41H-10 |
法兰 |
1.0 |
1.1 |
1.0 |
灰铸铁 |
不锈钢 |
3～4DN |
|
GL41H-16 |
法兰 |
1.6 |
1.76 |
1.6 |
球墨铸铁 |
||
|
GL41H-25 |
法兰 |
2.5 |
2.75 |
2.5 |
碳钢 |
Y型过滤器主要尺寸及重量：
|
壳体材质 |
滤框滤网材质 |
S密封件 |
工作温度（℃） |
操作压力 |
连接方式 |
|
|
碳钢 |
见不锈钢滤芯技术特性表 |
金属缠绕 丁腈橡胶NBR 聚四氟乙烯PTFE |
碳钢 |
-20～250℃ |
0.6～5.0MPa |
螺纹连接 法兰连接 对焊连接 |
|
黄铜 |
黄铜 |
|||||
|
碳钢衬PTFE |
CS/PTFE |
|||||
|
不锈钢304 |
不锈钢 |
-80～450℃ |
||||
|
不锈钢 316L |
||||||
Y型过滤器有效过滤面积：
|
～目数/in |
～孔数/in |
可截粒径(u) |
丝径(mm) |
有效过滤面积% |
|
10 |
100 |
2023 |
0.02000(0.510) |
64 |
|
20 |
400 |
955 |
0.02140(0.315) |
58 |
|
30 |
900 |
614 |
0.00921(0.224) |
54 |
|
40 |
1600 |
442 |
0.00760(0.206) |
48 |
|
50 |
2500 |
365 |
0.00598(0.512) |
46 |
|
60 |
3600 |
301 |
0.00480(0.122) |
44 |
|
80 |
6400 |
216 |
0.00402(0.102) |
42 |
|
100 |
10000 |
173 |
0.00310(0.081) |
40 |
Y型过滤器尺寸表:
|
DN |
in |
L |
H |
H1 |
有效过滤面积 m2 |
DN |
in |
L |
H |
H1 |
有效过滤面积 m2 |
|
15 |
1/2 |
125 |
70 |
150 |
0.00185 |
150 |
6 |
380 |
335 |
580 |
0.07709 |
|
20 |
3/4 |
145 |
70 |
150 |
0.00281 |
200 |
8 |
495 |
420 |
690 |
0.11967 |
|
25 |
1 |
160 |
80 |
160 |
0.00343 |
250 |
10 |
595 |
500 |
800 |
0.19155 |
|
32 |
11/4 |
180 |
90 |
180 |
0.00486 |
300 |
12 |
640 |
580 |
950 |
0.26738 |
|
40 |
11/2 |
200 |
100 |
240 |
0.00767 |
350 |
14 |
750 |
650 |
1100 |
0.30926 |
|
50 |
2 |
220 |
130 |
250 |
0.01161 |
400 |
16 |
800 |
700 |
1360 |
0.40946 |
|
65 |
21/2 |
260 |
165 |
350 |
0.02111 |
450 |
18 |
850 |
800 |
1500 |
0.55638 |
|
80 |
3 |
280 |
195 |
390 |
0.03029 |
500 |
20 |
900 |
875 |
1650 |
0.65385 |
|
100 |
4 |
320 |
230 |
450 |
0.04063 |
550 |
22 |
1000 |
940 |
1780 |
0.76956 |
|
125 |
5 |
320 |
230 |
490 |
0.05523 |
600 |
24 |
1250 |
1050 |
1900 |
0.87528 |
