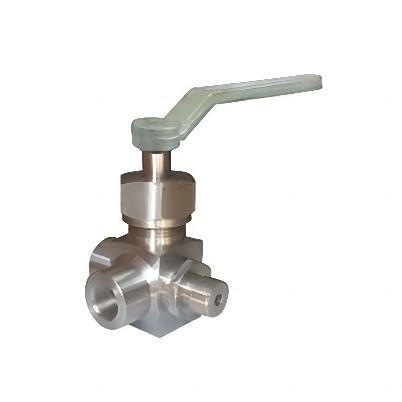

X13H二通压力表旋塞阀
时间：2022/11/15
产品详情
型号：X13W二通式、X14W三通式
接口：M20×1.5、NPT1/2、G1/2
压力：PN64
温度：≤80℃
材质：A105、F304
主要性能参数
|
型号 |
公称压力PN(MPa) |
试验压力PS(MPa) |
工作温度(℃) |
适用介质 |
|
|
壳体（水） |
密封（水） |
||||
|
X14H-4.0C |
1.6~6.4 |
2.0~7.0 |
1.6~6.4 |
≤150 |
水、蒸汽、油品等 |
|
X14H-4.0T |
1.6~6.4 |
2.0~7.0 |
1.6~6.4 |
||
|
X14H-4.0P |
1.6~6.4 |
2.0~7.0 |
1.6~6.4 |
硝酸类 |
|
主要零件材料
|
零件名称 |
阀体 |
塞子 |
填料压盖 |
填料 |
|
X14H-4.0C |
铸钢 |
铸钢 |
铸钢 |
石墨 |
|
X14H-4.0T |
铸铜 |
铸铜 |
铸铜 |
|
|
X14H-4.0P |
不锈钢 |
不锈钢 |
不锈钢 |
主要外形尺寸
|
型号 |
尺寸（mm） |
||||||
|
D |
L |
G |
d |
h |
H |
H1 |
|
|
X14H-4.0C |
G1/2 |
91 |
20×1.5 |
6.5 |
25 |
85 |
123 |
|
X14H-4.0T |
|||||||
|
X14H-4.0P |
|||||||
