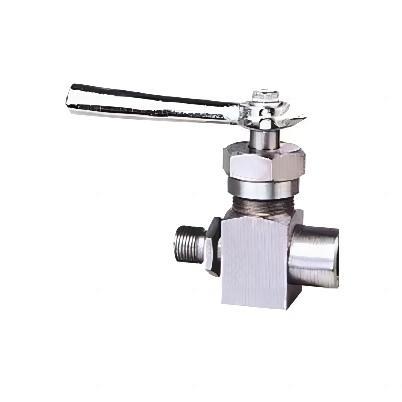

X14H三通压力表旋塞阀
时间：2022/11/15
安装在锅炉上的压力表，必须使用压力表三通旋塞阀才能使锅筒、蒸气及空间相连通以便进行冲洗存水弯管，校对、截换压力表等工作。
压力表旋塞阀,压力表三通旋塞阀结构及特点：
压力表旋塞阀克服了压力表三通旋塞阀存在的许多缺点，坤仪生产的压力表旋塞阀，阀体材料选用为钢件锻压而成，阀杆选用为不锈钢柱型阀杆，密封衬套选用特殊石墨材料，能够在使用过程中灵活变换开关方向，不会发生热涨咬紧，且密封性能可靠，配件更换、维修方便。
产品详情
连接方式：
1.表头按标准压力表配制M20×1.5
2.蒸气入口各有M20×1.5和ZG1/2”两种各有内螺纹。
压力表旋塞阀,压力表三通旋塞阀主要技术参数：
工作压力1.6—10.0MPa工作温度≤200℃
运行中发现有渗漏冒气现象，可拧紧阀底螺塞至不漏为止，如因密封圈使用时间过长磨损老化，可更换新衬套。
压力表旋塞阀产品性能规范:
|
产品名称 |
压力表旋塞阀 |
|
规格范围 |
M20×1.5 |
|
温度范围 |
-20℃≈200℃ |
|
压力范围 |
PN16-PN100 |
|
阀体材质 |
WCB/SS304/ SS316/ A105 |
|
阀杆材质 |
WCB/SS304/ SS316 |
|
阀盖材质 |
WCB/SS304/SS316/ A105 |
|
阀塞材质 |
WCB/SS304/SS316 |
|
连接方式 |
内螺纹,外螺纹 |
|
适用范围 |
水、油品、蒸汽、天然气及某些腐蚀性液体 |
六、压力表三通旋塞阀外形连接尺寸：
|
型号 |
尺寸(mm)1 |
||||||
|
D |
L |
G |
d |
h |
H |
H1 |
|
|
X14H-4.0C |
G1/2 |
91 |
20×1.5 |
6.5 |
25 |
85 |
123 |
|
X14H-4.0T |
|||||||
|
X14H-4.0P |
|||||||
