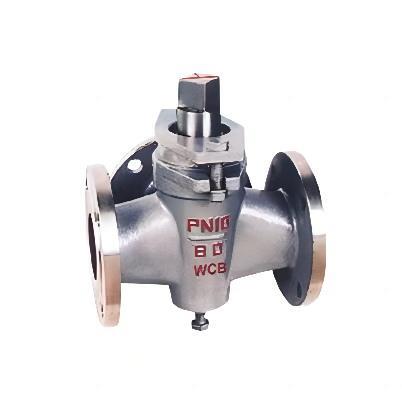

二通法兰铸钢旋塞阀
时间：2022/11/15
1、旋塞阀阀体进出口端窗口设计为双道沟槽密封环结构，旋塞在旋转过程中，其密封副间的密封比压在逐渐变化，直至到达全开或全关位置时，产生足够的密封比压，密封副达到零泄漏。
2、旋塞阀双道沟槽密封环即可以使PTFE衬套稳固在阀体内不产生位移，又可吸收由于温差变化引起衬套产生的微量变形，同时衬套与旋塞之间产生有力的擦拭作用，又提高了密封面的使用寿命。
3、旋塞阀塞轴上部采用一个PTFE膜片和O型圈与调节垫片组合，即可以调整密封面间的密封比压，使塞子转动灵活，又可以保证进、出口端和中法兰连接端的密封。
4、旋塞阀整个密封过程可近似认为与管道内压力无关。
5、旋塞阀PTFE衬套内，根据使用温度和工作介质采用不同材料的填充物，润滑好，寿命长。
产品详情
旋塞阀设计规范
遵循GB/T12240，API 599，API 6D标准 三、驱动方式 手动、蜗轮传动、电动
X43W-1.0C二通铸钢旋塞阀型号压力介质
|
型号 |
公称压力 |
试验压力PS（MPa） |
适用介质 |
工作温度（℃） |
|
|
壳体 |
密封 |
||||
|
X43W-1.0C |
1.0 |
1.5 |
1.1 |
煤气、油品 |
≤200 |
X43W-1.0C二通铸钢旋塞阀型号尺寸
|
型号 |
公称通径 |
尺寸（mm） |
|||||||||
|
L |
D |
D1 |
D2 |
f |
b |
z-φd |
□s |
h |
H |
||
|
X43W-1.0C |
15 |
80 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
14 |
26 |
99 |
|
20 |
90 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
14 |
34 |
124 |
|
|
25 |
110 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
17 |
38 |
133 |
|
|
32 |
115 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
18 |
45 |
152 |
|
|
40 |
150 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
26 |
55 |
212 |
|
|
50 |
170 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
28 |
74 |
260 |
|
|
65 |
220 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
32 |
82 |
295 |
|
|
80 |
250 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
40 |
95 |
327 |
|
|
100 |
300 |
215 |
180 |
155 |
3 |
26 |
8-φ18 |
45 |
135 |
425 |
|
|
125 |
350 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
54 |
154 |
482 |
|
|
150 |
400 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
62 |
172 |
512 |
|
|
200 |
450 |
335 |
295 |
265 |
3 |
24 |
8-φ23 |
75 |
195 |
605 |
|
|
250 |
530 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
85 |
230 |
660 |
|
|
300 |
580 |
440 |
400 |
368 |
3 |
30 |
12-φ23 |
100 |
263 |
760 |
|
