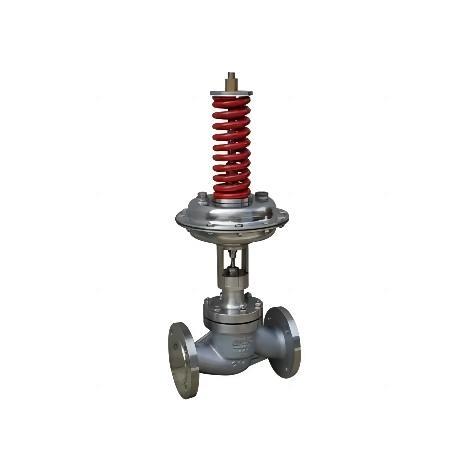

ZZYP自力式压力调节阀

时间：2022/11/15



 ZZYP自力式压力调节阀是一种无需外加能源，利用被控介质自身能量当动力源、引入执行膜室产生推力，控制节流元件运动达到自动调节。ZZYP调节阀具有测量、执行、控制的综合功能。可用在无气、无电的场所。广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压（用于阀后压力调节）泄压、稳压（用于阀前压力调节）的自动控制。

产品详情

ZZYP自力式压力调节阀技术参数及安装尺寸 ：

公称通径DN（mm）

20

25

32

40

50

65

80

100

125

150

200

阀座直径DN（mm）

10

12

15

20

额定流量系数Kv

1.8

2.4

4.4

4

11

20

30

48

75

120

190

300

480

760

允许压差（MPa）

2.5

2.0

1.6

1.0

公称压力（MPa）

1.6　4.0　6.4

固有流量特性

快开

保证调压阀正常工作
的小压差P（MPa）

0.05

压力分段范围
（KPa）

15～50　　40～80　　60～100　　80～140　　120～80
160～220　200～260　240～300　280～350　330～400
380～450　430～500　480～560　540～620　600～700
680～800　780～900　800～1000　900～2000

工作温度℃

液体≤140;气体≤80；配冷凝器和散热片≤350

适合介质

气体、蒸汽、低粘度液体

法兰尺寸、型式

PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式
或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准）

结构长度

按GB12221-89标准

可配附件

冷凝器（用于介质为蒸汽的场合）、散热片等。

执行机构信号接口

内螺纹M16×1.5


公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

L

PN16、40

150

160

180

200

230

290

310

350

400

480

600

PN64

230

230

260

260

300

340

380

430

500

550

650

B

233

332

373

522

673

980

1200

H

压
力
调
节
范
围
MPa

15～140

475

520

540

710

780

840

880

915

120～300

455

500

520

690

760

800

870

880

280～500

450

490

510

680

750

790

860

870

480～1000

445

480

670

740

780

850

860

600～1500

445

570

600

820

890

950

950

1000

1000～2500

445

570

600

820

890

950

950

1000

A

压
力
调
节
范
围
MPa

15～140

φ282

φ308

120～300

φ232

280～1000

φ196

φ196

φ282

600～2500

φ85

φ96

大约重量（Kg）

26

37

42

72

90

114

130

144

180

导压管接口螺纹

M16×15

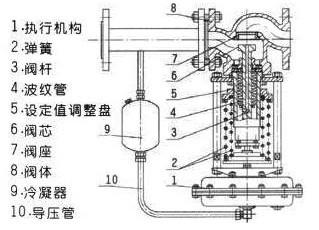

结构图：
