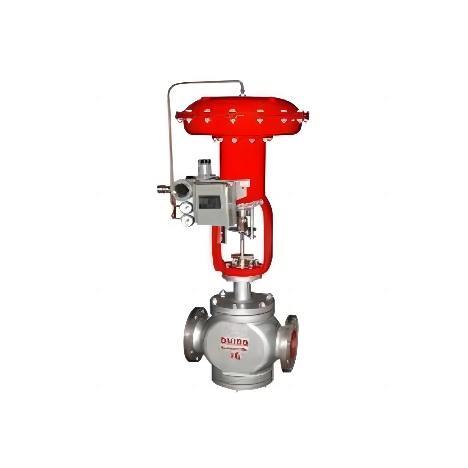

ZMAP气动隔膜调节阀

时间：2022/11/15



ZMA(B)P型气动薄膜单座调节阀是自动控制系统中***常用的执行器，它由气动薄膜执行机构和直通单座阀组成，单座柱塞型阀芯、阀芯采用顶底导向，结构简单，动作可靠。适用于泄漏量要求严格，阀前后压差不宜过高的工作场合。

可配附件：定位器 手轮 电/气转换器 空气过滤减压器

产品详情

规格与技术参数

公称通径mm

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数kv

8

12

20

32

50

80

120

200

280

450

700

1100

公称压力MPa

0.6 1.6 4.0 6.4（常温型） 4.0 6.4（中温型）

行?程mm

16

25

40

63

100

介质温度℃

-20～200、-40～+250(常温型)、-40～250（中温型）

流量特性

直线、等百分比

法兰尺寸

法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式

法兰型式

铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59

阀体
材质

PN
(MPa)

1.6

常温型

HT200

4.0,6.0

常温、中温型

ZG230-450、ZG1Cr18Ni9Ti

阀芯材质

1Cr18Ni9

上阀盖型式

普通式（常温型），热片式（中温型）

可调比

30:1

执行机构主要技术参数


型?号

ZHA(B)-1

ZHA(B)-2

ZHA(B)-3

ZHA(B)-4

ZHA(B)-5

ZHA(B)-6

有效面积cm2

200

280

400

630

1000

1600

行?程mm

10

16

25

40

60

1000

弹簧范围KPa

20～100(标准)；40～200；80～240；20～60；60～100

主要技术性能指标

项目

指标值

基本误差％

不带定位器

±5.0

带定位器

±1.0

回差％

不带定位器

3.0

带定位器

1.0

死区％

不带定位器

3.0

带定位器

0.4

允许泄漏量L/h

1×10-3×阀额定容量

允许压差

供气压力
MPa

弹簧压力
KPa

公称通径

20

20

20

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

0.14

20-100

允许压差MPa

5.3

3.7

2.3

1.3

0.8

0.5

0.5

0.3

0.25

0.2

0.12

0.12

0.08

0.05

0.05

0.035

0.24

40-200

6.4

6.4

5.5

3.1

1.8

1.2

1.1

0.7

0.65

0.45

0.18

0.18

0.10

0.10

0.10

0.07

外形尺寸

DN

D


H

H1

PN(MPa)

1.6

4.0

6.4

常 温型

中温型

25

280

185

190

200

685

835

115

32

280

200

210

210

696

847

120

40

325

220

230

235

754

905

130

50

325

250

255

265

784

935

145

65

410

275

285

295

1065

1219

180

80

410

300

310

320

1076

1239

195

100

410

350

355

370

1085

1248

200

125

495

410

425

440

1286

1498

245

150

495

450

460

475

1306

1518

255

200

495

550

560

570

1381

1593

275

250

620

670

740

752

1455

1645

380

300

620

770

803

819

1510

1690

430

主要零件材料及推荐使用温度范围

零件名称

材料

温度范围

备注

阀 体
上阀盖

HT200

-20～200℃


ZG230-450

-40～450℃


ZG1Cr18Ni9Ti

-250～550℃


阀芯、阀座、阀杆

1Cr18Ni9

-250～550℃


上下膜片

A3钢板



支架、顶盖

HT200



压缩弹簧

60Si2Mn



波纹薄膜

5806胶夹480D尼龙66网眼布



填 料

聚四氟乙烯

-40～200℃


碳纤维

-120～350℃


柔性石墨

-40～600℃
