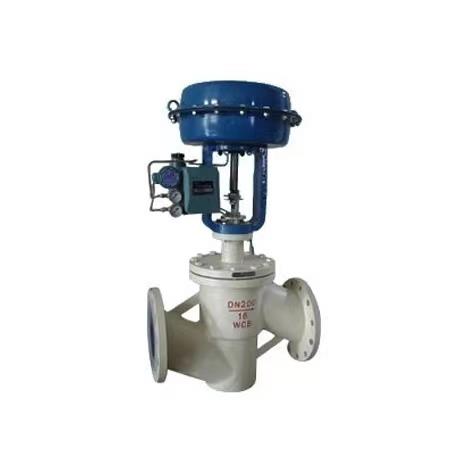

ZJHP气动衬氟调节阀
时间：2022/11/15
本公司电-气阀门定位器配用型(HEP-15隔爆型，HEP-17本安型)。也可按不一样需要配用(ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西门子系列及智能定位器系列商品)
产品详情
|
ZJHP气动衬氟调节阀厂家?的功用指标： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
1．ZJHP型气动单座调理阀是主动化操控系统中外表的履行单元，选用电-气阀门定位器，以电信号和紧缩空气为动力，承受操控系统输入的0-10mA DC或4-20mA DC电流信号，由调理器将紧缩空气，转换成气源压力信号输入输出，可完成分程操控(段幅信号)，然后改动阀门开度位移，到达对流体介质的技术参数******调理操 2．ZJHP型气动单座调理阀按效果方式可分；正效果：气闭式-常开型(当信号压力增大时阀位向下位移)，《B型》 反效果：气开式-常闭型(当信号压力增大时阀位向上位移)，《K型》 3．气动单座调理阀为直通单座锻造球形阀，单座柱塞型阀芯，格外适用于答应走漏小且阀前阀后压差不大的作业场合。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
4．直通低流阻单座为无底盖顶导向构造，它只要一个阀座和一个柱塞形阀芯具有密闭功用好、走漏量小、动作活络、流体通道呈S流线型、压降丢失小、阀容量大、流量特性******、可调比大，阀芯导向部分的导向面积大，具有抗振功用强等特色，适用于对介质走漏量及调理精度有严格需要的场合，但由于阀构造上的缘由，阀杆上的不平衡力较大，尤其在公称通径大的工况下更为显着，因此该阀只适合于作业压差较小的场合。
5．经过改动阀芯形状的规划；不一样的阀芯形状会得到不一样流量特性：等百分比(对数)性、直线性、快开特性。
6．依据运用工况需要，阀芯可规划制作成；软质密封构造(适用于-20~+120℃温度范围内需要严密闭性的酸碱类、气体类等介质)。
本系列商品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的主动化调理和远程操控。有规范型、调理堵截型、波纹管密封型、夹套保温型等种类。商品压力等级有PN1.6 4.0 6.4MPa；公称通径DN15~300mm；***小阀芯DN6mm。适用流体温度有-60~+450℃；按温度凹凸配用不一样阀盖可分常温型、高温型和低温型。
ZJHP气动衬氟调节阀厂家?简介
ZJHP型气动单座调理阀(气动精小型单座调理阀、气动薄膜单座调理阀)，是由多绷簧气动薄膜履行机构和顶导向式直通低流阻单座阀构成。具有构造紧凑、重量轻、动作活络、流体通道呈S流线型、压降丢失小、阀容量大、流量特性******，配用电-气阀门定位或气动阀门定位器，可完成对技术管路流体介质的主动调理操控，广泛应用于******控气体、液体、蒸汽等介质的技术参数如压力、流量、温度、液位等参数保持在给定值。是契合IEC规范的新一代通用调理阀商品。
|
富特?ZJHP气动衬氟调节阀履行机构ZHA/B型多绷簧气动薄膜履行机构由膜片、紧缩绷簧、托盘、推杆、支架、轴套、膜盖等首要零件构成。是对于旧式的ZMA/B型单绷簧气动薄膜履行机构存在的尺度大、粗笨、深波纹膜片不可靠等疑问规划开发的新式气动薄膜履行机构，其膜盖盘、限制件等零件均选用钢板冲压成型。膜片形状较复杂，选用特殊的限制技术，使爆炸强度达22kg/cm2以上。多绷簧方式改进了绷簧制作的技术性，有利于不一样绷簧范围的组配。可调零功用则进步了线性精度。外表处理选用环氧静电粉未喷涂，具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺度小，重量轻等长处。以紧缩空气为能源动力，承受电-气阀门定位器或电磁阀输入的气源压力信号，此压力效果在膜室膜片上发生推力紧缩绷簧组件，并使推杆位移，当推杆与绷簧组被紧缩后发生的反力相平衡时，阀杆就稳定在相应行程上。按照力平衡原理，行程巨细与压力信号输入巨细成必定的比例关系，然后到达阀门阀芯******定位。
|
||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
