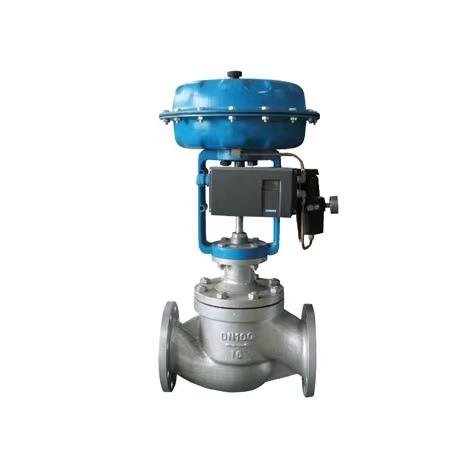

ZJHM气动套筒调节阀
时间：2022/11/15
产品详情
阀体型式：直通铸造球型阀体
阀芯型式：平衡式套筒型阀芯
公称通径：DN25~300 NPS 1〞~ 12〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
衔接方法：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法 兰 距：契合IEC 60534
阀盖方法：规范型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）、波纹管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：金属夹石墨密封垫
执行组织：气动：多绷簧薄膜执行组织 、活塞式执行组织
外表涂漆：绿色 丙稀酸聚胺酯磁漆
类型编制
|
Z |
执行组织 |
H |
布局方法 |
-公称压力 |
阀体原料 |
公称通径 |
|
Z系列调节阀 |
J:气动薄膜执行组织 |
H直行程 |
M:规范型套筒调节阀 |
PN16=16 |
C=WCB |
DN25= DN252 |
|
如：Z型气动薄膜套筒调节阀，压力PN16，阀体资料为WCB，公称通径DN50，类型为：ZJHM-16C DN50 |
||||||
功能
|
流量特性 |
直线、等百分比、快开 |
||
|
可调规模 |
50:1 |
||
|
额外CV值 |
等百分比CV10~1400 ，直线CV11~1500 |
||
|
答应走漏量 |
硬密封平衡式:II级（0.5% 阀额外容量）软密封平衡式：V级 |
||
|
功能指标 |
|
气动 |
电动 |
|
根本差错% |
±1.5 |
±1.0 |
|
|
回差% |
≤1.5 |
≤1.0 |
|
|
死区% |
≤0.6 |
≤1.0 |
|
|
始结尾误差% |
±2.5 |
±2.5 |
|
|
额外行程误差% |
≤2.5 |
≤2.5 |
|
选用参数表
|
阀座直径（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
额外流量系数Cv |
等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1400 |
|
|
直线 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1500 |
||
|
公称通径 |
行程 |
可选流量系数Cv（★规范型 ●引荐 ○定制） |
||||||||||||
|
DN25 |
16 mm |
★ |
|
|
|
|
|
|
|
|
|
|
|
|
|
DN32 |
25 mm |
○ |
★ |
|
|
|
|
|
|
|
|
|
|
|
|
DN40 |
○ |
● |
★ |
|
|
|
|
|
|
|
|
|
||
|
DN50 |
○ |
● |
● |
★ |
|
|
|
|
|
|
|
|
||
|
DN65 |
40mm |
|
○ |
○ |
○ |
★ |
|
|
|
|
|
|
|
|
|
DN80 |
|
○ |
○ |
○ |
● |
★ |
|
|
|
|
|
|
||
|
DN100 |
|
○ |
○ |
○ |
● |
● |
★ |
|
|
|
|
|
||
|
DN125 |
60mm |
|
|
|
|
○ |
○ |
○ |
★ |
|
|
|
|
|
|
DN150 |
|
|
|
|
|
○ |
○ |
● |
★ |
|
|
|
||
|
DN200 |
|
|
|
|
|
○ |
○ |
● |
● |
★ |
|
|
||
|
DN250 |
100mm |
|
|
|
|
|
|
|
○ |
● |
● |
★ |
|
|
|
DN300 |
|
|
|
|
|
|
|
|
○ |
● |
● |
★ |
||
|
气动执行组织 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
||||||||||
|
350 |
560 |
900 |
1600 |
|||||||||||
|
效果方法 |
绷簧规模 |
金属密封答应压差（MPa） |
||||||||||||
|
气开 |
20-100KPa |
3 |
2.25 |
2.25 |
1.95 |
2.36 |
2.04 |
1.67 |
1.41 |
1.41 |
1.14 |
0.65 |
0.55 |
|
|
40-200 KPa |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
1.55 |
1.4 |
||
|
80-240 KPa |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
4.08 |
4.08 |
||
|
气关 |
20-100KPa |
1.5 |
1.13 |
1.13 |
0.98 |
1.18 |
1.02 |
0.84 |
0.71 |
0.71 |
0.57 |
0.65 |
0.55 |
|
|
40-200 KPa |
4.5 |
3.38 |
3.38 |
2.93 |
3.54 |
3.06 |
2.51 |
2.12 |
2.12 |
1.71 |
1.8 |
1.55 |
||
|
80-240 KPa |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
5.85 |
4.94 |
4.94 |
4 |
4.08 |
3.65 |
||
