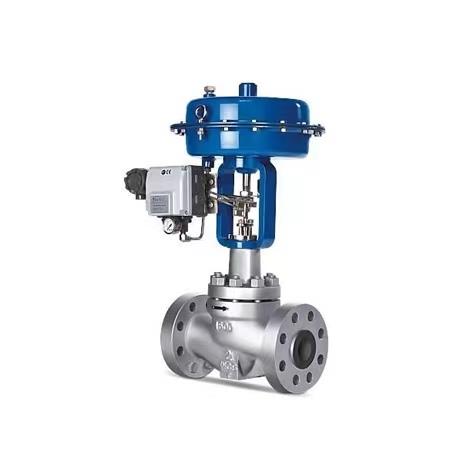

CV3000气动调节阀

时间：2022/11/15



CV3000-HCN低噪音笼式调节阀是一种压力平衡式多级降压调节阀，主要为（蒸汽、空气、天然气等气体）压缩性流体的降噪而设计的，为适应气体“节流”“扩散与膨胀”，套筒上设有许多对称小孔，可大幅度降低高压差气体或蒸汽所产生的的噪音，也可有效防止液体产生的气蚀现象，是一种抗气蚀、低噪音、控制流体稳定的经济型调节阀。阀芯采用压力平衡式结构，该阀阀芯上装有两个金属密封环，泄漏量等级为Ⅲ级。还设有一个改善套筒周围流体平衡流动的导流翼，阀体结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高, 阀芯导向面积大，抗震性好。符合IEC534-2标准。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧气动薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。适用于要求动态稳定性好、低噪音、高可靠性的高低温及高压差场合。

产品详情

主要性能参数

产品名称：HCN低噪音笼式调节阀

产品型号：HCN

公称通径：DN40-DN300 (11/2″-12″)

公称压力：PN1.0～PN6.4MPa(CLASS125Lb～CLASS600Lb)(10K～40K)

连接方式：法兰、对焊、承插焊

阀体材料：碳钢、不锈钢、铬钼钢、钛

适用介质：水、油品、蒸汽、酸碱等

适用温度：常温型（P）：-17～+230℃。伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃。伸长Ⅱ型（E2I）：-100～-45℃。伸长Ⅱ型（E2W）：-196～-100℃。（工作温度不准超过各种材料的允许范围）

驱动方式：气动

机构型式：多弹簧气动薄膜执行机构

膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）

气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式：气关式（正作用执行机构）或气开式（反作用执行机构）
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

阀体型式：直通单座套筒型铸造球型阀

阀芯型式：压力平衡型阀芯。分离式、多孔型二级节流结构套筒。
