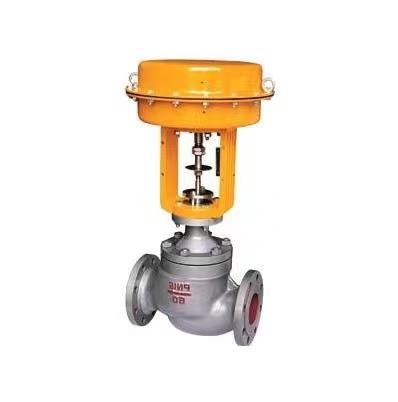

ZJHM型精小型气动薄膜单座套筒调节阀
时间：2022/11/15
产品详情
ZJHM型精小型气动套筒调节阀结构特点
1．气动套筒调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA ?DC或4-20mA ?DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,可实现分程控制（段幅信号）,从而改变阀门开度位移,达到对流体介质的工艺参数******调节控制
2．气动套筒调节阀按作用模式可分；正作用:气闭式-常开型（当信号压力增大时阀位向下位移）,《B型》反作用:气开式-常闭型（当信号压力增大时阀位向上位移）,《K型》气动套筒调节阀采用了平衡型阀芯,不平衡力小,操作稳定适用于阀前阀后压差大且泄漏稍大的工作场合.
3．直通低流阻套筒阀阀芯采用了压力平衡式阀芯,（双密封面或单密封面）结构,阀芯为圆柱型,经过精密加工开出一定特性的窗孔,由套筒的内圆导向和顶导向,因而阀杆上不平衡力很小,操作稳定,性能好,是一种力平衡型的调节阀.适用于阀前后两端压差较高的场合,由于阀芯有套筒的侧面导向,受涡流冲击所产生的振动被减弱,故具有噪音低,空化闪蒸作用小,使用寿命长等优点.但阀座泄漏率较单座阀稍大.
4．通过改变阀芯形状的设计；不同的阀芯窗孔形状会得到不同流量特性值:等百分比（对数）性,直线性.
ZJHM型精小型气动套筒调节阀主要外形及连接尺寸
|
公通径（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
L（mm） |
PN1.6MPa |
181 |
184 |
205 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
670 |
735 |
|
|
PN4.0MPa |
194 |
200 |
210 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
615 |
685 |
750 |
||
|
PN6.4MPa |
205 |
210 |
220 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
700 |
765 |
||
|
H1（mm） |
PN1.6MPa |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
203 |
230 |
|
|
H1（mm） |
PN4.0MPa |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
115 |
135 |
150 |
188 |
223 |
255 |
|
|
H1（mm） |
PN6.4MPa |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
235 |
265 |
|
|
H（mm）≈ |
常温型 |
398 |
410 |
454 |
457 |
460 |
610 |
622 |
640 |
846 |
870 |
890 |
1203 |
1234 |
|
|
高温型 |
548 |
560 |
604 |
520 |
627 |
790 |
807 |
850 |
1096 |
1130 |
1150 |
1523 |
1554 |
||
|
低温型 |
-100℃ |
H2 |
500 |
600 |
700 |
|
|
||||||||
|
H≈ |
926 |
935 |
974 |
1082 |
1090 |
1240 |
1252 |
1275 |
1596 |
1620 |
1640 |
|
|
||
|
ΦA（mm） |
285 |
360 |
470 |
620 |
|||||||||||
