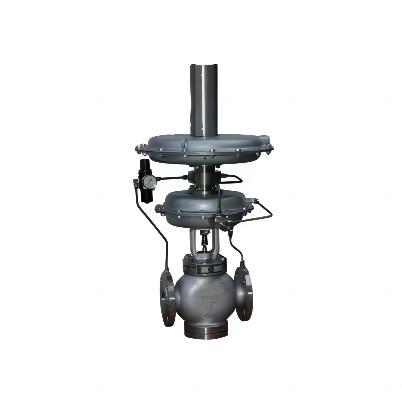

ZZV自力式带指挥器调压阀

时间：2022/11/15



ZZYP型自力式压力调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力变化，按预定设定设定值，进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控制系统。该产品由于无需外来能源，产品结构简单，使用方便，维护工作量少等优点，特别适用于城市供热、供暖及无外界供电、供气且又需控制蒸汽压力的场合。据国外报道，城市供热、供暖系统采用该产品，节能效率比以前提高 30%-40% ，效果显著。

产品详情

ZZYP型自力式压力调节阀特点:

无需外加驱动能源的节能型自控系统，设备费用低，适用于爆炸性环境； 结构简单，维护工作量小；设定点可调且范围宽，便于用户在设定范围内连续调整；膜片式执行机械较气缸式机构检测精度高，动作灵敏；阀内采用压力平衡机构，使调节阀反应灵敏、控制******、允许压差大。

 ZZYP型自力式压力调节阀主要零件材料
阀体：ZG230-450、ZG1Cr18 Ni9Ti 、ZGCr18 Ni12Mo2Ti
阀芯：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti
阀座：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti
阀杆：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti

膜盖：A3、A3钢涂四氟乙烯 不锈钢
填料：丁腈、乙炳、氟、耐油橡胶

ZZYP型自力式压力调节阀主要技术参数

公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数（KV）

7

11

20

30

48

75

120

190

300

480

760

1100

1750

额定行程（mm）

8

10

14

20

25

40

50

60

70

公称压力PN(Mpa)

1.6、4.0、6.4

压力调节范围（MP a）

15～50 40～80 60～100 80～140 120～180 160～220 200～260
240～300 280～350 330～400 380～450 430～500 480～560 540～620
600～700 680～800 780～900 880～1000 980～1500 1000～2500

流量特性（℃）

快开

调节精度（％）

±5

使用温度（℃）

≤350

允许泄漏量

硬密封（1/h）

单座：≤10ˉ4阀额定容量（IV级）；双座、套筒：≤5×10ˉ3阀额定容量（II级）

软密封（m1/h）

0.15

0.30

0.45

0.60

0.90

1.7

4.0

6.75

11.10

16.0

减压比

***大

10

***小

1.25
