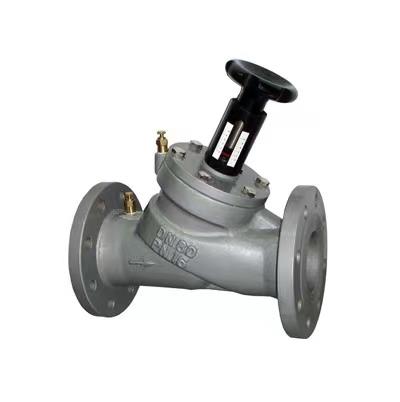

DRV型静态平衡阀特点
1.线性流量特性，开度大时流量大，开度小时流量小；
2.阀体采用直流式结构，流体阻力小；"
3.有开启百分比显示，开启圈数与阀杆螺距的乘积，即为开度数值；
4.阀门进出口有测压小阀，与智能仪表用软管连接后，可以方便地测量出阀门前后的压差和通过阀门的流量；
5.密封面采用聚四氟乙烯，密封性能好，寿命长。
DRV型静态平衡阀主要技术参数
工作压力：PN16 温度范围：0-120℃
连接：法兰PN16 流量误差：从100%开度到50%开度±5%
DRV型静态平衡阀主要结构及外形尺寸
|
DN |
D |
L |
Hmax |
|
32 |
100 |
185 |
275 |
|
40 |
110 |
205 |
275 |
|
50 |
125 |
235 |
305 |
|
65 |
145 |
295 |
345 |
|
80 |
160 |
315 |
395 |
|
100 |
180 |
355 |
430 |
|
125 |
210 |
400 |
283 |
|
150 |
240 |
480 |
285 |
|
200 |
295 |
600 |
467 |
|
250 |
355 |
730 |
480 |
|
300 |
410 |
850 |
515 |
|
350 |
470 |
980 |
1035 |
