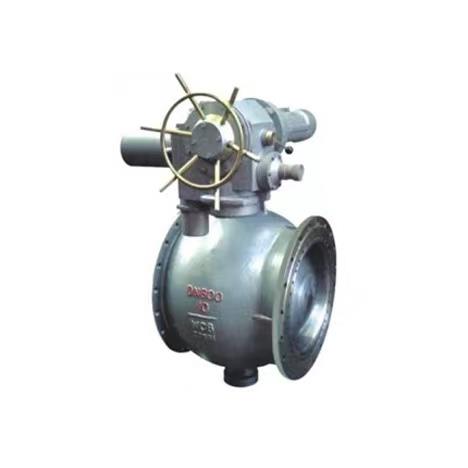

偏心半球阀PQ40H
时间：2022/11/21
产品详情
PQ40H偏心半球阀/QP640H气动偏心半球阀/PQ940H电动偏心半球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。偏心半球阀特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。
|
|
| 气动偏心半球阀 | 电动偏心半球阀 |
|
序号
|
名称
|
代号
|
材料
|
||
|
WCB
|
304 CF8
|
316 CF8M
|
|||
|
1
|
阀体
|
|
WCB ZG230-450
|
0Cr18Ni9
|
0Cr18Ni12Mo2Ti
|
|
2
|
下端盖
|
|
Q235-A
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
3
|
内六角圆柱头螺钉
|
GB/T70-2000
|
Q235-A
|
1Cr17Ni2
|
0Cr18Ni12Mo2Ti
|
|
4
|
下固定轴调节螺栓
|
|
Q235-A
|
1Cr17Ni2
|
1Cr17Ni2
|
|
5
|
六角螺母
|
GB/T6710-2000
|
Q235-A
|
1Cr17Ni2
|
1Cr17Ni2
|
|
6
|
下垫片
|
|
不锈钢柔性石墨；PTFE；316夹柔性石墨
|
||
|
7
|
下轴承
|
|
0Cr18Ni9Ti
|
0Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
8
|
下固定轴
|
|
2Cr13
|
304
|
0Cr18Ni12Mo2Ti
|
|
9
|
球体
|
|
ZG2Cr13
|
0Cr18Ni9
|
0Cr18Ni12Mo2Ti
|
|
10
|
阀座压圈
|
|
Q225-A
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
11
|
阀座
|
|
Q225-A
|
PTFE/1Cr18Ni12Mo2Ti
|
PTFE/1Cr18Ni12Mo2Ti
|
|
12
|
内六角圆柱头螺钉
|
GB/T70-2000
|
Q235-A
|
1Cr17Ni2
|
1Cr17Ni2
|
|
13
|
阀座垫片
|
|
不锈钢柔性石墨
|
1Cr17Ni2
|
0Cr18Ni12Mo2Ti
|
|
14
|
阀杆
|
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
15
|
上轴承
|
|
0Cr18Ni9Ti
|
0Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
16
|
对开圆环
|
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
17
|
定位圈
|
|
1Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
18
|
填料
|
|
柔性石墨
|
柔性石墨；PTFE
|
柔性石墨；PTFE
|
|
19
|
六角螺塞垫片
|
|
0Cr18Ni9Ti
|
0Cr18Ni9Ti
|
0Cr18Ni9Ti
|
|
20
|
六角螺塞
|
|
2Cr13
|
1Cr17Ni2
|
1Cr17Ni2
|
|
21
|
六角螺塞
|
|
2Cr13
|
1Cr17Ni2
|
1Cr17Ni2
|
|
22
|
支架
|
|
WCB ZG230-450
|
WCB；304
|
WCB；304
|
|
23
|
双头螺栓
|
GB/T901-1988
|
35CrMoA
|
1Cr17Ni2
|
1Cr17Ni2
|
|
24
|
六角螺母
|
GB/T6170-2000
|
Q245-A
|
0Cr18Ni9
|
0Cr18Ni9
|
|
25
|
填料压套
|
|
1Cr13
|
1Cr18Ni12Mo2Ti/1Cr18Ni9
|
1Cr18Ni12Mo2Ti/1Cr18Ni9
|
|
26
|
填料压板
|
|
WCB
|
0Cr18Ni9
|
0Cr18Ni9
|
|
27
|
双头螺栓
|
GB/T901-1988
|
35CrMoA
|
1Cr17Ni2
|
1Cr17Ni2
|
|
28
|
六角螺母
|
GB/T6170-2000
|
Q245-A
|
0Cr18Ni
|
0Cr18Ni
|
|
29
|
六角螺栓
|
GB/T5783-200
|
Q235-A
|
1Cr17Ni2
|
1Cr17Ni2
|
|
30
|
驱动装置
|
|
|
|
|
|
31
|
六角螺塞垫片
|
|
0Cr18Ni9Ti
|
0Cr18Ni9Ti
|
0Cr18Ni9Ti
|
|
32
|
六角螺塞
|
|
2Cr13
|
0Cr18Ni9Ti
|
0Cr18Ni9Ti
|
偏心半球阀 性能规范
|
材料性能
|
材料代号
|
|||||
|
WCB
|
304
|
316
|
304L
|
316L
|
321
|
|
|
ZG230
|
0Cr18Ni9（CF8）
|
1Cr18Ni12Mo2Ti
（CF8M） |
00Cr18Ni10
（CF3） |
00Cr17Ni14Mo2
（CF3M） |
ZG7Cr18Ni9T
（F347） |
|
|
适用介质
|
水、油品、蒸汽
|
硝酸类
|
醋酸类
|
强氧化介质
|
尿素等腐蚀介质
|
硝酸类
|
|
测试范围Mpa
|
||||||
|
项目
|
公称压力
|
壳体压力试验
|
密封测试
|
上密封测试
|
低压密封测试
|
探伤测试
|
|
试验介质
|
水 Mpa
|
水 Mpa
|
水 Mpa
|
气 Mpa
|
GB/T6440-1992
|
|
|
时间
|
（S）
|
120
|
60
|
60
|
0.5~0.6
|
|
|
压力测试
|
1.0Mpa
|
1.5
|
1.1
|
1.1
|
||
|
1.6Mpa
|
2.4
|
1.76
|
1.76
|
|||
|
2.5Mpa
|
3.75
|
2.75
|
2.75
|
|||
偏心半球阀 主要外形尺寸
|
公称压力
PN/Mpa |
公称通径
DN/mm |
尺寸（mm）
|
|||||||
|
L
|
D
|
K
|
d
|
f
|
C
|
Z-￠d
|
H
|
||
|
1.6
|
40
|
165
|
150
|
110
|
85
|
3
|
16
|
4-￠18
|
|
|
50
|
178
|
165
|
125
|
100
|
|
||||
|
65
|
190
|
185
|
145
|
120
|
18
|
280
|
|||
|
80
|
203
|
200
|
160
|
135
|
20
|
8-￠18
|
320
|
||
|
100
|
229
|
220
|
180
|
155
|
370
|
||||
|
125
|
254
|
250
|
210
|
185
|
22
|
430
|
|||
|
150
|
267
|
285
|
240
|
210
|
24
|
8-￠23
|
510
|
||
|
200
|
292
|
340
|
295
|
265
|
26
|
12￠-23
|
600
|
||
|
250
|
330
|
405
|
355
|
320
|
30
|
12-￠26
|
690
|
||
|
300
|
502
|
460
|
410
|
375
|
4
|
760
|
|||
|
350
|
572
|
520
|
470
|
435
|
34
|
16-￠26
|
830
|
||
|
400
|
610
|
580
|
525
|
485
|
36
|
16-￠30
|
925
|
||
|
450
|
660
|
640
|
585
|
545
|
40
|
20-￠30
|
1025
|
||
|
500
|
700
|
715
|
650
|
608
|
44
|
20-￠34
|
1120
|
||
|
600
|
813
|
840
|
770
|
718
|
5
|
48
|
20-￠36
|
1210
|
|
