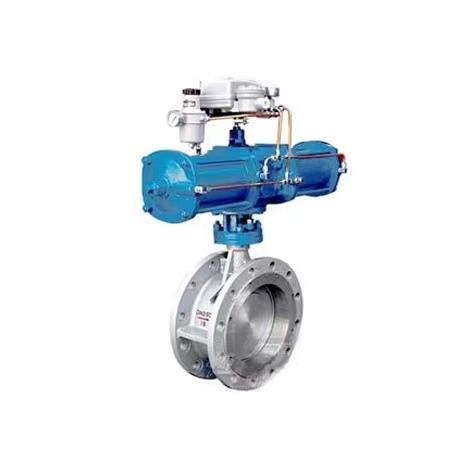

ZMAW气动薄膜调节蝶阀/ZSRW、ZSCW气动活塞调节蝶阀输入控制信号（4-20mADC或1-5VDC）气源即可控制运转，结构简单紧凑，加工方便，易制成大口径，具有自清洗作用，阻力系数小，流通能力大。适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。

气动调节蝶阀主要技术参数

公称通径 mm		50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
额定流量系数Kv		85	220	340	530	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700	27540	34000
公称压力 MPa		0.6
额定转角 °		70
信号压力 KPa		20～100
流量特性		近似等百分比
介质温度 ℃		-20～200(常温) ； -40～450(中温) ； -40～600(高温)
接管法兰		按JB78-59对夹式法兰连接
信号连接螺孔		M16×1.5
配用执行机构	薄膜式	ZMA-2			ZMA-3			ZMA-4			ZMA-5
	活塞式													ZSC-45
阀体材质		ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附件		手轮、定位器、空气过滤减压器等。

气动调节蝶阀主要零件材料及推荐使用温度范围

零件名称	材 料	温度范围℃
阀体 阀板	ZG230-450	-40-450
	ZG1Cr18Ni9Ti	-250-550
	ZG0Cr18Ni12Mo2Ti

注：此表为各种材料的极限使用温度，在实际选用中应根据其产品的介质温度范围，确定材料的***低，***高使用温度，其***低使用温度不得低于介质温度范围下限，***高使用温度不得高于介质温度范围的上限。

气动调节蝶阀薄膜式执行机构主要技术参数

型 号	ZMA-2	ZMA-3	ZMA-4	ZMA-5
有效面积 cm2	280	400	630	1000
行 程 mm	16	25	40	60
弹簧范围 KPa	20～100 ； 40～200 ； 20～60 ； 60～100

气动调节蝶阀活塞式执行机构主要技术参数

型 号	活塞直径 mm	有效面积 cm2	***大行程 mm	***大操作压力 KPa	***大输出力 N
ZSC-45	250	484	60	500	21800

气动调节蝶阀性能指标

执 行 机 构				薄膜式执行机构			活塞式执行机构
类 别				不带定位器		带定位器	带定位器
				弹簧范围 KPa
				20～100 40～200	20～60 60～100
项 目	基 本 误 差%			±8	-	±2.0	±2.0
	回 差%			6	-	2.0	2.0
	死 区%			5	-	0.8	0.8
	始终点偏差%	气 开	始点	±4.0	±4.0	±2.0	±
			终点	±8	±8
		气 关	始点	±8	±8
			终点	±4.0	±4.0
	额定转角偏差%			±2.5
	允许泄漏量1/h			2×10-2×阀的额定容量

气动调节蝶阀允许压差    MPa

配用执行机构型号		ZMA-2		ZMA-3		ZMA-4		ZMA-5		ZSC-45
		0°	70°	0°	70°	0°	70°	0°	70°	0°	70°
公称通径mm	50	0.6	0.097 (0.22)
	80	0.6	0.038 (0.086)
	100	0.556 (0.6)	0.0196 (0.0445)
	125			0.6	0.0250 (0.0542)
	150			0.444 (0.6)	0.0150 (0.0314)
	200			0.185 (0.407)	0.00587 (0.0129)
	250					0.331 (0.6)	0.00845 (0.0175)
	300					0.181 (0.385)	0.00461 (0.00983)
	350					0.133 (0.284)	0.00292 (0.00622)
	400							0.216 (0.45)	0.00485 (0.0101)
	450							0.171 (0.356)	0.00341 (0.00741)
	500							0.139 (0.289)	0.0025 (0.0052)
	600									0.6	0.019
	700									0.6	0.0119
	800									0.442	0.00795
	900									0.339	0.00599
	1000									0.236	0.00403

注：括号内数值为带定位器的允许压差。

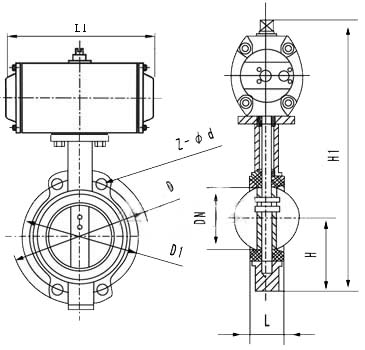

气动调节蝶阀主要外形尺寸

ZMAW气动薄膜调节蝶阀

外形尺寸

公称通径	D1	D2	L1	L2	n-d	H	H1	H2	D	L3	法兰端面距
50	110		92	200	4-14	637	582	382	280	278	60
80	150	125	92	200	4-18	644	582	382	280	278
100	175	145	102	210		654			280	278
125	200	175	117	234	8-18	723	636	436	325	278
150	225	200	130	247		736			325	278
200	280	255	172	287		763			325	278	70
250	335	310	197	327	12-18	1008	853	615	410	376
300	395	362	227	351	12-23	1034			410	376	80
350	445	412	252	376		1059			410	376
400	495	462	296	432	16-23	1238	1007	720	495	376	100
450	550	518	321	459		1266			495	376
500	600	568	346	484		1291			495	376
600	705	755	480	565	20-25	1486	1109	796		180	150
700	810	860	530	615	24-25	1539				180
800	920	975	595	675	24-30	1596				180	200
900	1020	1075	685	770	24-30	1661	1124			180
1000	1120	1175	735	810	28-30	1711	1124			180	200

ZSRW、ZSCW气动活塞调节蝶阀

外形尺寸
