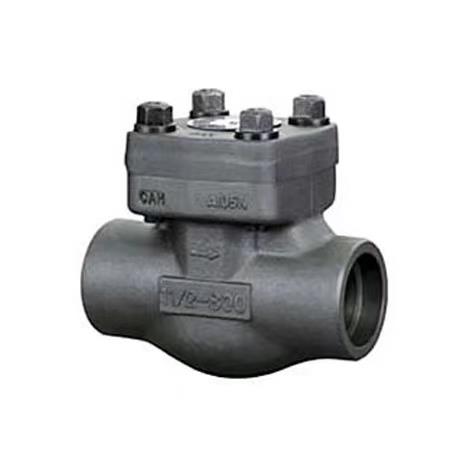

H61Y锻钢升降式止回阀有三种阀盖设计形式。是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。

冠环止回阀存在三种不同的设计结构，它们是升降式止回阀、球式止回阀和旋启式止回阀。

锻钢升降式止回阀采用以下结构

☆全径或缩径
☆升降式止回阀
☆球式止回阀
☆旋启式止回阀
☆按需求内置弹簧
☆螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
☆整体式上密封座
☆承插端符合ASME B16.11
☆螺纹连接端（NPT）符合ANSI/ASME B1.20.1
☆阀瓣可变换为节流型、针型、球型

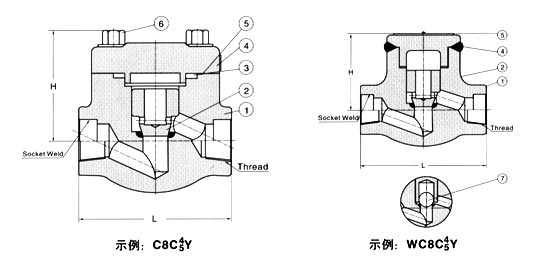

锻钢升降式止回阀设计结构和特征

     H61Y锻钢升降式止回阀的设计与制造符合MSSP-118和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。

※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

锻钢升降式止回阀尺寸（mm)和重量（Kg）

锻钢升降式止回阀 900Lb～1500Lb

锻钢升降式止回阀标准材质明细表

锻钢升降式止回阀锻钢旋启式止回阀 800Lb
