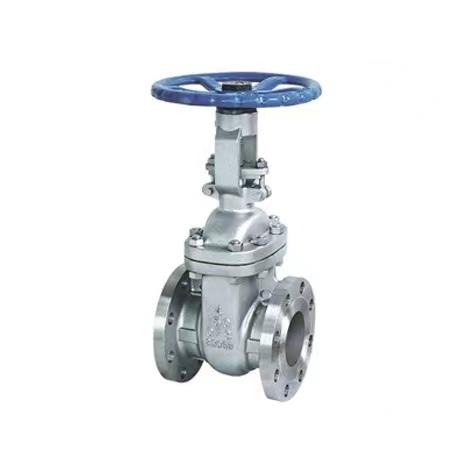

美标闸阀ANSI Class
时间:2022/11/21
产品详情
【ANSI美标法兰闸阀-产品说明】
①产品设计制造符合美国标准ANSIB16.34,美国石油学会标准AP16D和API600要求。
②结构紧凑、体积小、刚性好、密封安全可靠。
③关闭件(闸板)采用弹性结构,在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此,密封可靠,并且不会产生闸板楔柱。
④公称通径大于等于NPS1011,压力级400磅级和公称通径大于等于NPSS611、压力级150~2500磅级的手动阀门,其操做装置中配有滚动轴承,启闭轻松。
⑤主体材料、内件材料、填料、垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
⑥阀座可为更掀式阀座,可任意组合与关闭密封面材质配对,以满足工况要求,延长使用寿命。
【ANSI美标法兰闸阀-产品标准】
设计与制造 |
结构长度 |
法兰尺寸 |
对焊连接尺寸 |
压力温度等级 |
试验与检验 |
AP1 600 |
ANS1B16.10 |
ANS1B16.5a |
ANS1B16.25 |
ANS1B16.34 |
AP1598 |
【ANSI美标法兰闸阀-压力试验】
公称压力 |
强度试验 |
水密封试验 |
气密封试验 |
|||
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5~0.7 |
60~100 |
300 |
7.8 |
1125 |
5.6 |
815 |
||
600 |
15.3 |
2225 |
11.2 |
1630 |
||
900 |
23.1 |
3350 |
16.8 |
2440 |
||
1500 |
38.4 |
5575 |
28.1 |
4080 |
||
2500 |
64.6 |
9367 |
47.4 |
6873 |
【ANSI美标法兰闸阀-主要零件材料】
壳体 |
ASTM A216WCB |
ASTMA351 CF8 |
|||||||||
闸板 |
WCB |
CF8 |
CF8M |
Monel |
|||||||
阀杆 |
F6a |
F304 |
F316 |
Monel |
F304 |
||||||
闸板密封面 |
13Cr |
13Cr |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
304 |
STL |
阀座密封面 |
13Cr |
STL |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
STL |
STL |
壳体 |
ASTM A351 CF3 |
ADTM A351 CF8M |
ASTM A351 CF8 |
||||||||
闸板 |
|||||||||||
阀杆 |
F304L |
F316 |
F316L |
||||||||
闸板密封面 |
304L |
304L |
STL |
316 |
316 |
STL |
316L |
316L |
STL |
||
阀座密封面 |
304L |
STL |
STL |
316 |
STL |
STL |
316L |
STL |
STL |
【ANSI美标法兰闸阀-主要外形尺寸】
ANS1 Class150 |
|||||||||||||||||||||
NPS |
2 |
21/2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
26 |
28 |
30 |
32 |
36 |
40 |
42 |
|
L |
RF |
178 |
191 |
203 |
29 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
559 |
610 |
610 |
660 |
711 |
762 |
787 |
BW |
216 |
241 |
283 |
305 |
403 |
419 |
457 |
502 |
572 |
610 |
660 |
711 |
813 |
864 |
914 |
914 |
965 |
1016 |
1067 |
1118 |
|
手动 |
H1 |
400 |
490 |
510 |
585 |
775 |
955 |
1160 |
1375 |
1570 |
1765 |
1980 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
Do |
200 |
200 |
250 |
300 |
350 |
350 |
400 |
450 |
500 |
600 |
700 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
伞齿轮 |
H2 |
- |
- |
- |
- |
- |
- |
- |
- |
1668 |
1920 |
2115 |
2215 |
2600 |
2908 |
3046 |
3136 |
3293 |
3726 |
4060 |
4229 |
电动 |
H3 |
- |
- |
- |
- |
- |
- |
- |
- |
1668 |
1920 |
2115 |
2215 |
2600 |
2908 |
3046 |
3136 |
3293 |
3726 |
4060 |
4229 |
ANS1 Class300 |
|||||||||||||||||||||
NPS |
2 |
21/2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
26 |
28 |
30 |
32 |
36 |
40 |
42 |
|
L |
RF |
216 |
241 |
283 |
305 |
406 |
419 |
457 |
502 |
762 |
838 |
914 |
991 |
1143 |
1245 |
1346 |
1697 |
1524 |
1727 |
- |
- |
BW |
216 |
241 |
283 |
305 |
406 |
419 |
457 |
502 |
762 |
838 |
914 |
991 |
1143 |
1245 |
1346 |
1697 |
1524 |
1727 |
- |
- |
|
手动 |
H1 |
470 |
525 |
535 |
635 |
805 |
1025 |
1230 |
1460 |
1645 |
- |
1840 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
Do |
200 |
200 |
300 |
300 |
350 |
400 |
450 |
500 |
600 |
- |
600 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
伞齿轮 |
H2 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1935 |
2155 |
2572 |
2908 |
3100 |
3135 |
3293 |
- |
- |
- |
电动 |
H3 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1935 |
2155 |
2572 |
2908 |
3100 |
3135 |
3293 |
3754 |
4120 |
4530 |
ANS1 Class600 |
|||||||||||||||||
NPS |
2 |
21/2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
26 |
28 |
30 |
|
L |
RF |
292 |
330 |
356 |
432 |
559 |
660 |
787 |
838 |
889 |
990 |
1092 |
1194 |
1397 |
1448 |
1549 |
1651 |
BW |
292 |
330 |
356 |
432 |
559 |
660 |
787 |
838 |
889 |
990 |
1092 |
1194 |
1397 |
1448 |
1549 |
1651 |
|
手动 |
H1 |
474 |
530 |
547 |
703 |
913 |
1077 |
1276 |
1499 |
- |
- |
- |
- |
- |
- |
- |
- |
Do |
250 |
250 |
300 |
350 |
450 |
500 |
600 |
680 |
- |
- |
- |
- |
- |
- |
- |
- |
|
伞齿轮 |
H2 |
- |
- |
- |
- |
- |
- |
- |
1470 |
16250 |
2089 |
2211 |
2616 |
2921 |
2960 |
3050 |
3112 |
电动 |
H3 |
- |
- |
- |
- |
- |
- |
- |
1470 |
16250 |
2089 |
2211 |
2616 |
2921 |
2960 |
3050 |
3112 |
ANS1 Class900 |
|||||||||||||
NPS |
2 |
21/2 |
3 |
4 |
6 |
8 |
12 |
14 |
16 |
18 |
20 |
24 |
|
L |
RF |
368 |
419 |
381 |
457 |
610 |
737 |
965 |
1029 |
1130 |
1217 |
1321 |
1549 |
BW |
368 |
419 |
381 |
457 |
610 |
737 |
- |
- |
- |
- |
- |
- |
|
手动 |
H1 |
620 |
705 |
695 |
825 |
1065 |
1318 |
- |
- |
- |
- |
- |
- |
Do |
300 |
350 |
350 |
400 |
500 |
600 |
- |
- |
- |
- |
- |
- |
|
伞齿轮 |
H2 |
- |
- |
- |
- |
800 |
940 |
1691 |
1877 |
2143 |
2310 |
2750 |
3150 |
电动 |
H3 |
- |
- |
- |
- |
800 |
940 |
1691 |
1877 |
2143 |
2310 |
2750 |
3150 |
ANS1 Class1500 |
|||||||||||||
NPS |
2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
|
L |
RF |
371 |
473 |
549 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
BW |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
手动 |
H1 |
614 |
705 |
927 |
1191 |
1524 |
1854 |
2184 |
2216 |
- |
- |
- |
- |
Do |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
伞齿轮 |
H2 |
- |
- |
- |
1191 |
1524 |
1854 |
2184 |
- |
- |
- |
- |
- |
电动 |
H3 |
- |
- |
- |
1191 |
1524 |
1854 |
2184 |
2216 |
2316 |
2620 |
2840 |
3310 |
ANS1 Class2500 |
||||||||
NPS |
2 |
3 |
4 |
6 |
8 |
10 |
12 |
|
L |
RF |
451 |
578 |
673 |
914 |
1022 |
1270 |
1422 |
BW |
451 |
578 |
673 |
914 |
1022 |
1270 |
1422 |
|
手动 |
H1 |
630 |
890 |
- |
- |
- |
- |
- |
Do |
- |
- |
- |
- |
- |
- |
- |
|
伞齿轮 |
H2 |
- |
- |
- |
- |
- |
- |
- |
电动 |
H3 |
- |
- |
191 |
1347 |
1445 |
1692 |
1914 |
