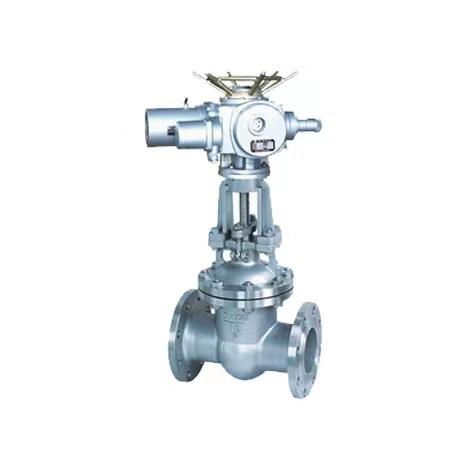

电动法兰闸阀Z941H
时间：2022/11/21
产品详情
结构与特点
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
电动法兰闸阀 应用规范
|
设计与制造 |
GB/T12234 |
|
|
连接端尺寸 |
结构长度 |
GB/T12221 |
|
法兰尺寸 |
JB79 |
|
|
检验与试验 |
JB/T9092 |
|
|
材 料 |
碳钢 |
GB/T12229 |
|
不锈钢 |
GB/T12230 |
|
|
标 志 |
GB/T12220 |
|
|
供 货 |
JB/T79 |
|
电动法兰闸阀 主要零件材料
|
阀体 |
阀盖 |
阀板 |
阀座 |
阀杆 |
填料 |
适用介质 |
适用温度 |
|
WCB |
WCB+D507MO |
D577 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
425 |
|
|
ZGlCr5MO |
ZGlCr5M0+ |
1Crl8Ni9+ |
25Cr2M01VA |
柔性石墨 |
水、油品、蒸汽 |
550 |
|
|
ZGlCrl8Ni9Ti |
Crl了Ni2 |
1Crl8Ni9+ |
1Crl8Ni9Ti |
PTFE |
硝酸类、碱类 |
200 |
|
|
ZG00Crl7Nil4M02 |
316L+ |
316L+Stel1ite6 |
316L |
PTFE |
尿素、甲铵液、磷酸 |
200 |
|
电动法兰闸阀 主要外形尺寸
|
公称压力 |
公称通径 |
标准值 |
参考值 |
电装型号 |
||||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
f |
f1 |
Z-φd |
L1 |
H |
质量(kg) |
|||
|
1.6 |
50 |
250 |
160 |
125 |
100 |
|
16 |
3 |
|
4-φ18 |
590 |
678 |
90 |
DZWl0A |
|
65 |
265 |
180 |
145 |
120 |
|
18 |
3 |
|
4-φ18 |
590 |
693 |
96 |
DZWl5A |
|
|
80 |
280 |
195 |
160 |
135 |
|
20 |
3 |
|
8-φ18 |
590 |
755 |
108 |
DZW20A |
|
|
100 |
300 |
215 |
180 |
155 |
|
20 |
3 |
|
8-φ18 |
590 |
820 |
126 |
DZW20A |
|
|
150 |
350 |
280 |
240 |
210 |
|
24 |
3 |
|
8-φ23 |
590 |
994 |
199 |
DZW20A |
|
|
200 |
400 |
335 |
295 |
265 |
|
26 |
3 |
|
12-φ23 |
590 |
1138 |
254 |
DZW30A |
|
|
250 |
450 |
405 |
355 |
320 |
|
30 |
3 |
|
12-φ25 |
810 |
1409 |
310 |
DZW45A |
|
|
300 |
500 |
460 |
410 |
375 |
|
30 |
4 |
|
12-φ25 |
810 |
1588 |
391 |
DZW60 |
|
|
350 |
550 |
520 |
470 |
435 |
|
34 |
4 |
|
16-φ25 |
830 |
1755 |
729 |
DZW90 |
|
|
400 |
600 |
580 |
525 |
485 |
|
36 |
4 |
|
16-φ30 |
830 |
1902 |
992 |
DZWl20 |
|
|
450 |
650 |
640 |
585 |
545 |
|
40 |
4 |
|
20-φ30 |
870 |
214l |
1168 |
DZWl80 |
|
|
500 |
700 |
705 |
650 |
608 |
|
44 |
4 |
|
20-φ34 |
870 |
2276 |
1222 |
DZW250 |
|
|
600 |
800 |
840 |
770 |
718 |
|
48 |
5 |
|
20-φ41 |
870 |
2474 |
1376 |
DZW250 |
|
|
2.5 |
50 |
250 |
160 |
125 |
100 |
|
20 |
3 |
|
4-φ18 |
590 |
678 |
95 |
DZWl0A |
|
65 |
265 |
180 |
145 |
120 |
|
22 |
3 |
|
4-φ18 |
590 |
693 |
99 |
DZWl5A |
|
|
80 |
280 |
195 |
160 |
135 |
|
22 |
3 |
|
8-φ18 |
590 |
755 |
113 |
DZW20A |
|
|
100 |
300 |
230 |
190 |
160 |
|
24 |
3 |
|
8-φ23 |
590 |
820 |
132 |
DZW20A |
|
|
150 |
350 |
300 |
250 |
218 |
|
30 |
3 |
|
8-φ25 |
590 |
934 |
206 |
DZW30A |
|
|
200 |
400 |
360 |
310 |
278 |
|
34 |
3 |
|
12-φ25 |
590 |
1138 |
257 |
DZW30A |
|
|
250 |
450 |
425 |
370 |
332 |
|
36 |
3 |
|
12-φ30 |
810 |
1409 |
317 |
DZW45A |
|
|
300 |
500 |
485 |
430 |
390 |
|
40 |
4 |
|
16-φ30 |
810 |
1588 |
412 |
DZW60A |
|
|
350 |
550 |
550 |
490 |
448 |
|
44 |
4 |
|
16-φ34 |
830 |
1750 |
750 |
DZW90 |
|
|
400 |
600 |
610 |
550 |
505 |
|
48 |
4 |
|
16-φ34 |
830 |
1902 |
1042 |
DZWl20 |
|
|
450 |
650 |
660 |
600 |
555 |
|
50 |
4 |
|
20-φ34 |
870 |
2141 |
1275 |
DZWl20 |
|
|
500 |
700 |
730 |
660 |
610 |
|
52 |
4 |
|
20-φ41 |
870 |
2276 |
1420 |
DZWl80 |
|
|
600 |
800 |
840 |
770 |
718 |
|
56 |
5 |
|
20-φ41 |
870 |
2474 |
1522 |
DZW250 |
|
