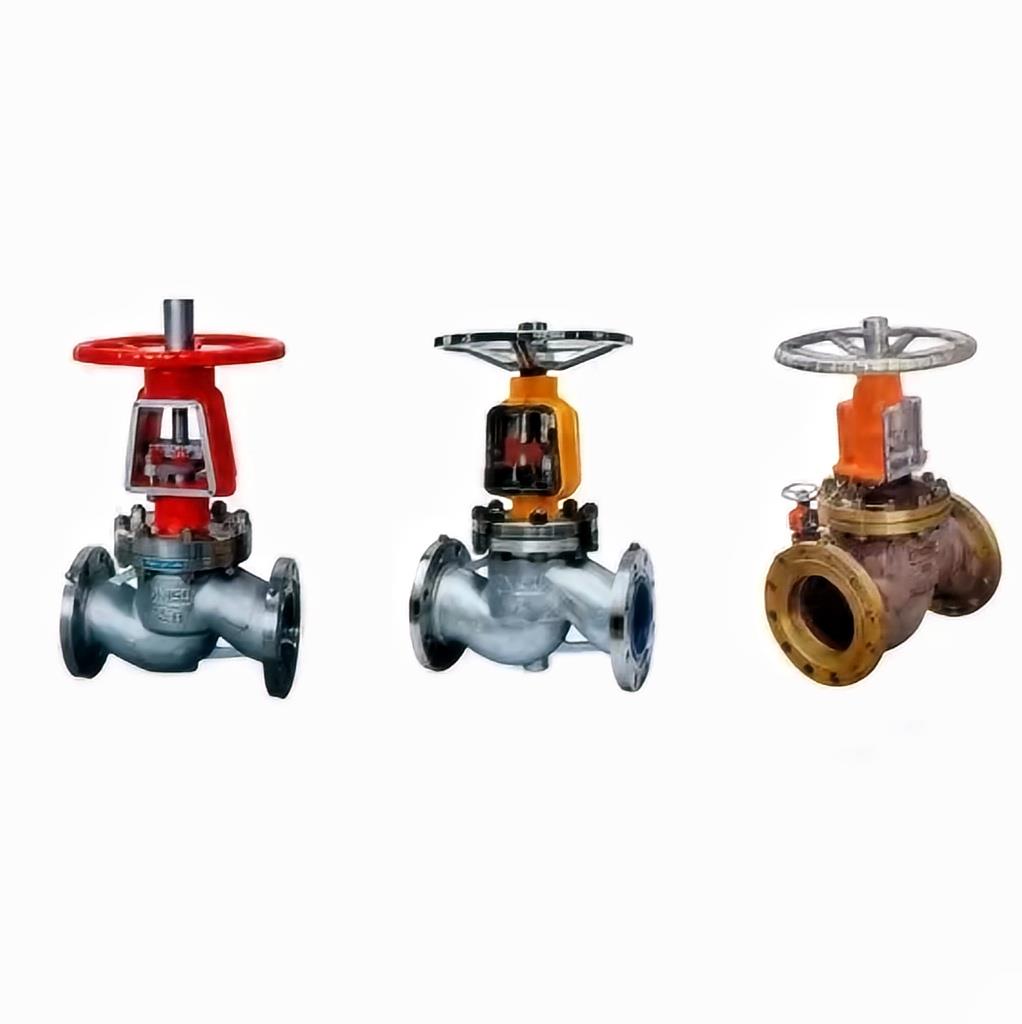

氧气管路专用截止阀 型号JY41W JY41Y

时间：2023/8/31



氧气专用截止阀采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安全性好等优点。使用在氧气管路上，具有最佳的防爆阻燃性能，消除了氧气管路上的不安全因素，广泛应用于钢铁、冶金、石化、化工等用氧工程的管网中。除了具有普通阀门的功能外，又有其自身的特点。在制造时采用严格的禁油措施，并且所有零件在安装前均进行严格的脱脂处理。

产品详情

结构特点
1、对于公称压力PN≥1.6MPa、DNl25～200采用内旁通结构；DN250～500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温，从而保证了氧气管网的安全运行，同时也减小了操作力矩。
2、介质流向：PN≥1.6MPa、DN≤100介质由阀瓣下方流入阀瓣上方(即低进高出)，DN≥125介质由阀瓣卜方流入下方(高进低出)o对于DN≥125的阀门采用介质高进低出的流向，一方面足内旁通阀结构上的需要，另一方面由于介质压力的作用使阀门的关闭力大大减小。
3、该阀设有导静电安全装置，可避免因静电产生火花。
4、与普通截止阀相比，氧气管路用截止阀的支架部分采用全封闭式结构，且压紧填料时可以打开支架上的防护盖板，起到了防油防尘的作用。并有明显的禁油标记。
5、全部零件采用严格的脱脂处理。
性能规范
公称压力
PN 		强度试验压力
MPa 		气密封试验压力
MPa 		适用介质 适用温度
水 气 氧气 常温
1.6 2.4 1.6
2.5 3.8 2.5
3.0 4.5 3.0
4.0 6.0 4.0
主要零件材料
零件名称 材料
阀体、阀盖、阀瓣 铸铬镍钛不锈钢、铜合金
阀杆 铬镍不锈钢
阀杆螺母 青铜
JY41W-16P JY41Y-16P JY41W-16T外形尺寸、连接尺寸及重量
DN L D D1 D2 b f Z-d H H1 DO L1 重量(kg)
15 130 95 65 45 14 2 4-14 240 100   6
20 150 105 75 55 14 2 4-14 270 100   8
25 160 115 85 65 14 2 4-14 270 125   10
32 180 135 100 78 16 2 4-18 280 160   14
40 200 145 110 85 16 3 4-18 350 160   20
50 230 160 125 100 16 3 4-18 400 320   35
65 290 180 145 120 18 3 4-18 530 360   50
80 310 195 160 135 20 3 8-18 560 400   65
100 350 215 180 155 20 3 8-18 618 450   80
125 400 245 210 185 99 3 8-18 675 450   106
150 480 280 240 210 24 3 8-23 743 560   125
200 600 335 295 265 26 3 12-23 850 640   254
250 650 405 355 320 30 3 12-25 975 270 720 380 418
300 750 460 410 375 30 4 12-25 1115 270 800 415 502
400 950 580 525 485 36 4 16-30 1380 280 900 465 980
450 1050 640 585 545 40 4 20-30 1530 350 495 1200
500 1150 705 650 608 44 4 20-34 1700 400 525 1300
JY41W-25P JY41Y-25P JY41W-25T外形尺寸、连接尺寸及重量
DN I D D1 D2 b f Z-d H H1 DO L1 重量(kg)
15 130 95 65 45 16 2 4-14 240 100   6
20 150 105 75 55 16 2 4-14 270 100   8
25 160 115 85 65 16 2 4-14 270 125   10
32 180 135 100 78 18 2 4-18 280 160   14
40 200 145 110 85 18 3 4-18 350 160   20
50 230 160 125 100 20 3 4?18 400 320   35
65 290 180 145 120 22 3 8-18 530 360   50
80 310 195 160 135 99 3 8-18 560 400   65
100 350 230 190 160 24 3 8-23 618 450   88
125 400 270 220 188 28 3 8-25 675 450   115
150 480 300 250 218 30 3 8-25 743 560   148
200 600 360 310 278 34 3 12-25 850 640   293
250 650 425 370 332 36 3 12-30 975 270 720 380 455
300 750 485 430 390 40 4 16-30 1115 270 800 415 585
400 950 610 550 505 48 4 16-34 1380 280 900 465 1110
450 1050 660 600 555 50 4 20-34 1530 350 495 1350
500 1150 730 660 610 52 4 20-41 1700 400 525 1470
JY41W-40P JY41Y-40P JY41W-40T外形尺寸、连接尺寸及重量
DN L D D1 D2 D6 b  f f1 Z-d H  H1 DO L1 重量(kg)
15 130 95 65 45 40 16 2 4 4-14 240 100   6
20 150 105 75 55 5l 16 2 4 4-14 270 100    8
25 160 115 85 65 58 16 2 4 4-14 270 125   10
32 180 135 100 78 66 18 2 4 4-18 280 160   14
40 200 145 110  85 76 18 3 4 4-18 350 160   20
50 230 160 125 100 88 20 3 4 4-18 400 320   35
65 290 180 145 120 110 22 3 4 8-18 530 360   50
80 310 195 160 135 121 22 3 4 8-18 560 400   65
100 350 230 190 160 150 24 3 4.5 8-23 618 450   88
125 400 270 220 188 176 28 3 4.5 8-25 675 450   115
150 480 300 250 218 204 30 3 4.5 8-25 743 560   148
200 600 375 320 282 260 38 3 4.5 12-30 850 640   293
250 650 445 385 345 313 42 3 4.5 12-34 975 270 720 380 540
300 750 510 450 408 364 46 4 4.5 16-34 1115 270 800 415 770
400 950 655 585 535 474 58 4 5 16-41 1425 280 900 465 1330
450 1050 680 610 560 524 60 4 5 20-41 1570 350 495 1550
500 1150 755 670 612 576 62 4 5 20-48 1740 400 525 1670
氧气管路专用截止阀结构图:
  氧气管路专用截止阀结构图
