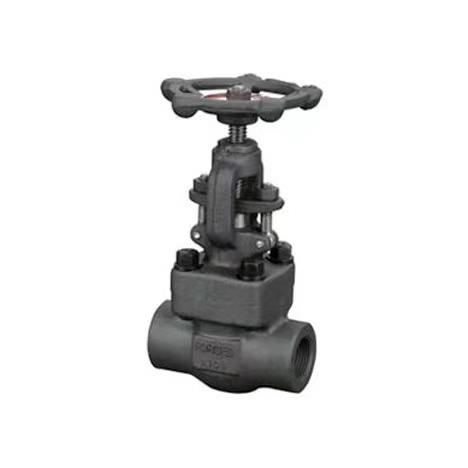

J11Y高温高压锻钢截止阀

时间:2022/11/18



J11Y、J61Y 、J41Y高温高压锻钢截止阀整体法兰端阀门有三种阀盖设计,是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接,第二种是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接,第三种是自密封阀盖,通过螺纹与自密封阀盖连接。

产品详情

高温高压锻钢截止阀结构型式

1、全通径或缩径
2、结构长度按ANSI/ASME B16.10
3、法兰按ANSI/ASME B16.5
4、自密封阀盖
5、明杆带支架
6、两端自动调整的填料压套;
7、本体倒密封
8、整体阀体法兰
9、对焊端按ANSI/ASME B16.25
10、环连接阀体阀盖垫片
11、用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖,或自密封阀盖

高温高压锻钢截止阀结构设计和规范

☆锻钢整体法兰端制造按API602,BS5352,ANSI/ASME B16.34,

☆试验与验收按API 598,

☆标识按照MSS SP-25。

高温高压锻钢截止阀J11Y、J61Y 、J41Y零件材料

序号

零件名称

CS to ASTM

AS to ASTM

SS to ASTM

Type A105

Type F22

Type F304(L)

Type F316(L)

1

阀体

A105

A182 F22

A182 F304(L)

A182 F316(L)

2

垫片

316+柔性石墨

316夹柔性石墨+PTFE

3

螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

4

圆柱销

A276 420

A276 304

5

填料压套

A276 410

A182 F304(L)

A182 F316(L)

6

活节螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

7

螺母

A194 2H

A194 4

A194 8

A194 8M

8

阀杆螺母

A276 410

9

螺母

A194 2H

A194 4

A194 8

A194 8M

10

铭牌

SS

11

手轮

A197

12

填料压板

A216 WCB

A351 CF8

13

填料

Flexible Graphite

PTFE

14

阀盖

A105

A276 304

A182 F304(L)

A182 F316(L)

15

阀杆

A182 F6

A182 F304

A182 F304(L)

A182 F316(L)

16

阀瓣

A276 420

A276 304

A276 304(L)

A276 316(L)

适用介质

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

适用温度

-29℃~425℃

-29℃~550℃

-29℃~180℃


高温高压锻钢截止阀规格尺寸及重量 (mm) 150~600LB

NPS
1/2"
3/4"
1"
1 1/4"
11/2"
2"
L(RF)
L1(BW)
150Lb
180
117
127
140
165
203
300Lb
152
178
203
216
229
267
600Lb
165
190
216
229
241
292
H(开)
150Lb~300Lb
166
171
207
240
258
330
600Lb
171
207
240
258
330
380
W
100
100
125
160
160
180
重量
150Lb
RF
4.5
6.9
9.8
13.5
19.5
28.0
BW
2.3
3.6
7.8
8.2
12.0
15.0
300Lb
RF
4.8
7.7
11.0
16.8
21.2
32.6
BW
2.8
4.0
8.5
9.2
12.6
16.8
600Lb
RF
5.6
7.8
12.5
17.0
23.5
38.8
BW
3.4
4.7
9.2
10.5
13.3
18.9

900~1500LB

NPS
1/2"
3/4"
1"
1 1/4"
11/2"
2"
L(RTJ)
900Lb~1500Lb
216
229
254
279
305
371
H(BW)
900Lb~1500Lb
216
229
254
279
305
368
H(开)
207
207
240
258
330
355
W
125
125
160
160
180
200
柔性石墨
RTJ
8.0
13.2
17.4
19.0
24.5
31.0
BW
5.2
10.0
14.6
15.8
20.5
27.8
展开
