不锈钢截止阀J41W
时间：2022/11/18

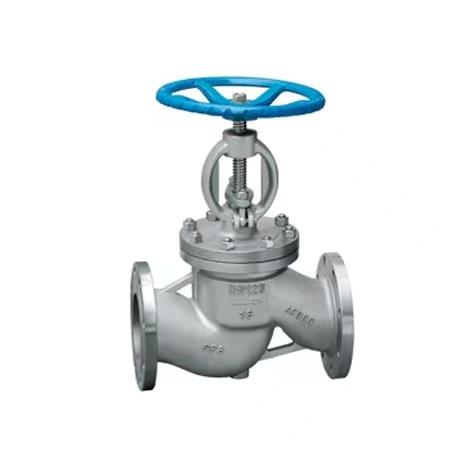

J41W不锈钢法兰截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。
产品详情
不锈钢截止阀 产品特点
(1)结构比闸阀简单，制造与维修都较方便。
(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
(3)启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力，启闭时间校长。
(5)流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
(6)介质流动方向 公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
(7)全开时阀瓣经常受冲蚀。
设计与制造标准
1、设计制造按GB12235-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/G79-94
4、阀门检查和试验按GB13927
(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
(3)启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力，启闭时间校长。
(5)流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
(6)介质流动方向 公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
(7)全开时阀瓣经常受冲蚀。
设计与制造标准
1、设计制造按GB12235-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/G79-94
4、阀门检查和试验按GB13927
不锈钢截止阀 性能参数
|
型号
|
公称压力
|
试验压力
|
工作温度(℃)
|
适用介质
|
||
|
强度(水)(Mpa)
|
密封(水)空气(Mpa)
|
低压密封空气(Mpa)
|
||||
|
J41W-16P(R)
|
1.6
|
2.4
|
1.8
|
0.6
|
≤200
|
NITRIC ACID
|
|
J41W-25P(R)
|
2.5
|
3.8
|
2.8
|
0.6
|
≤200
|
硝酸类
|
|
ACETIC ACID
|
||||||
|
醋酸类
|
||||||
|
NITRIV ACID
|
||||||
|
硝酸类
|
||||||
|
J41W-40P(R)
|
4
|
6
|
4.4
|
0.6
|
≤200
|
ACETIC ACID
|
|
J41W-64P(R)
|
6.4
|
9.6
|
7
|
0.6
|
≤200
|
醋酸类
|
不锈钢截止阀 主要零件材料
|
零件名称
|
ZG1Cr18Ni9Ti系列
|
ZG00Cr18Ni10系列
|
ZG1Cr18Ni12Mo2Ti系列
|
ZG00Cr17Ni14Mo2系列
|
WCB系列
|
|
阀体/阀盖
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
WCB
|
|
阀瓣
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
1Cr13
|
|
阀杆
|
ZG1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12Mo2Ti
|
00Cr17Ni14Mo2
|
1Cr13
|
|
填料
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
石墨
|
|
垫片
|
304+PTFE
|
304L+PTFE
|
316+PTFE
|
316L+PTFE
|
石墨+304
|
|
压盖
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
WCB
|
|
填料压环
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12Mo2Ti
|
00Cr17Ni14Mo2
|
1Cr13
|
|
螺栓
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|
不锈钢截止阀 主要外形尺寸
J41W不锈钢截止阀-1.6MPa
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
750
|
850
|
950
|
|
H
|
mm
|
200
|
243
|
253
|
280
|
312
|
321
|
325
|
355
|
415
|
460
|
510
|
700
|
975
|
1115
|
1250
|
1380
|
|
W
|
mm
|
120
|
140
|
160
|
160
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
560
|
600
|
700
|
800
|
900
|
|
重量
|
kg
|
5
|
6.5
|
7
|
13.5
|
16
|
32
|
45
|
60
|
80
|
107
|
134
|
268
|
449
|
663
|
750
|
1170
|
J41W不锈钢截止阀-2.5MPa
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
750
|
850
|
950
|
|
H
|
mm
|
200
|
243
|
253
|
280
|
312
|
321
|
325
|
355
|
415
|
460
|
510
|
700
|
975
|
1115
|
1250
|
1380
|
|
W
|
mm
|
120
|
140
|
160
|
160
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
560
|
600
|
700
|
800
|
900
|
|
重量
|
kg
|
5
|
6.5
|
7
|
13.5
|
16
|
32
|
45
|
60
|
80
|
107
|
134
|
268
|
449
|
663
|
750
|
1170
|
J41W不锈钢截止阀-4.0MPa
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
750
|
850
|
950
|
|
H
|
mm
|
200
|
243
|
253
|
280
|
312
|
321
|
325
|
355
|
415
|
460
|
510
|
700
|
975
|
1115
|
1250
|
1380
|
|
W
|
mm
|
120
|
140
|
160
|
160
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
560
|
600
|
700
|
800
|
900
|
|
重量
|
kg
|
5
|
6.5
|
7
|
13.5
|
16
|
32
|
45
|
60
|
80
|
107
|
134
|
268
|
491
|
705
|
850
|
1234
|
