蝶式止回阀的定义及工作原理介绍
2023/12/21
什么是蝶式止回阀？
蝶式止回阀或双盘式止回阀克服了摆动式及碟片式止回阀的口径和压降限制，将旋启式止回阀的阀瓣被 一分为二，在中间铰接。这样两个碟片只能在一个方向摆动，碟片靠装在铰链上的纽弹簧压在阀座上。 为了能在流道中心有一个铰链，需在外面安装一个固定销，这样就会引起阀门的泄漏，设计改进后 可在里面安装，流体就可以密封在阀体内部，不会泄漏到外面（见示意图）。

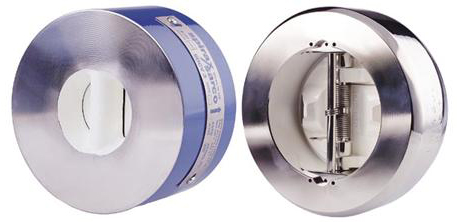

蝶式止回阀示意图
上图中蝶式止回阀由于扭弹簧的作用力通常阀门是关闭的，当流体正向流动时，流体的压力使得碟片绕铰链转动，阀门打开。一旦流体流动停止，由于弹簧的作用，在倒流前阀门就已关闭。

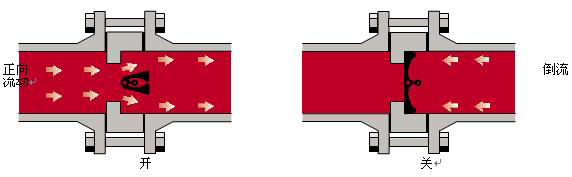

蝶式止回阀工作原理图
工作原理
如果在正常工作中碟片的根部会磨损阀座，蝶式止回阀频繁开关就会很快导致阀座损坏。为克服这个问题，阀门刚打开时碟片根部提升，碟片只绕绞链旋转。 和其它形式的止回阀相比，蝶式止回阀有很多优点： 蝶式止回阀不受口径限制，可以做到DN5400； 通过该止回阀的压降比通过其它形式的止回阀的压降低很多； 可用于开启压力较低的场合； 蝶式止回阀可安装在任何位置。
