常用阀门介绍①
2023/11/20
1 隔膜阀
特点：
1、不需要填料箱；
2、结构简单、密封性能好，便于维修，流体阻力小。
选用标准：
1、一般应用在 DN≤200mm 以下的管路上；
2、适用于 T≤180℃、≤1.0Mpa 的介质；
3、一般多用于腐蚀性介质（酸性介质等）；
4、选用隔膜阀要按照隔膜阀的压力-温度等级；
6、 研磨颗粒性介质选择堰式隔膜阀，选用堰式隔膜阀要按照它的流量特性表；
7、 粘性流体、水泥浆以及沉淀性介质选择直通式隔膜阀；
8、 除了特定品种外，隔膜阀不宜用于真空管路和真空设备上；
9、 食品工业和医药卫生工业生产的设备上和管路上宜选用隔膜阀；
10、 用于油品、水、酸性介质和含悬浮物的介质，不适用于有机溶剂和强氧化性介质；

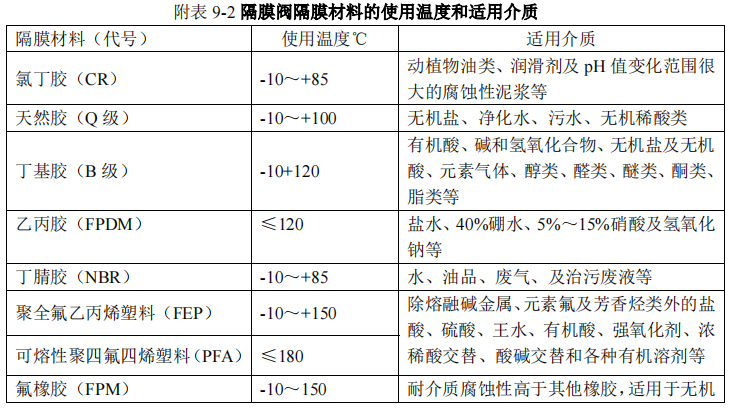

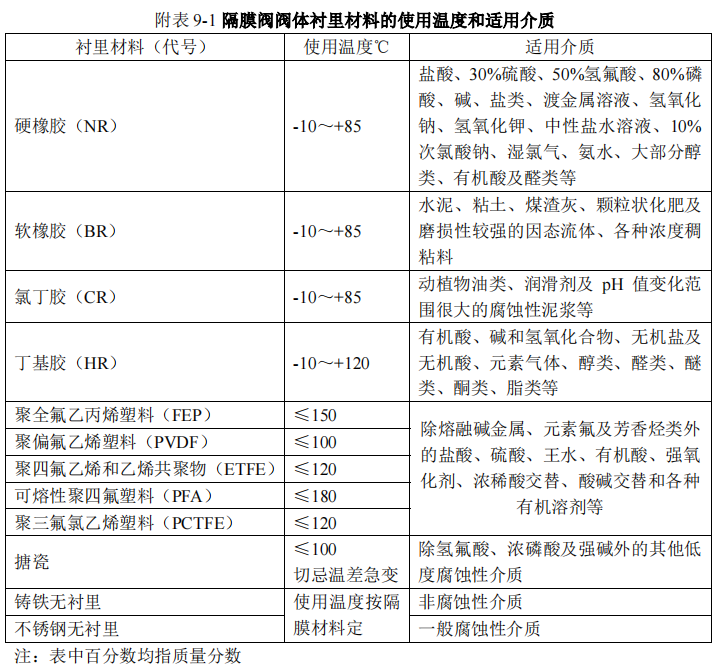

11、各种腐蚀性介质管路上，在 DN≤200mm 以下的管路上、工作温度≤180℃、Pn≤1.6Mpa 推荐使用的衬里材料和隔膜材料如附表（9-1、9-2）；
2 蒸汽疏水阀
疏水阀的基本作用是将蒸汽系统里面的凝结水、空气和二氧化碳气体排出，还能大限度自动防止蒸汽的泄漏。
选用标准：
1、能准确无误地排除凝结水；
2、不泄漏蒸汽；
3、具有排除空气的能力；
4、能提高蒸汽利用率，耐用性能好，背压容许范围大，抗水击能力强，容许维修；
5、疏水阀的技术参数，如公称压力、最高允许温度、最高工作压力、最低工作压力、最背压率、凝结水排量等应符合蒸汽管网的工况条件；
6、在凝结水回收系统中，若利用工作背压回收凝结水时，则应当选用背压率较高的疏水
阀，如机械型疏水阀；
7、凝结水回收系统中，若要求用汽设备既排出饱和凝结水，又能及时排除不凝性气体时，则应当选用有排水、排气双重功能的疏水阀；
8、如果用汽设备不允许积存凝结水，则应当选用能连续排出饱和凝结水的疏水阀，如浮球式疏水阀；
9、用汽设备工作压力经常波动时，应当选用不需要调整工作压力的疏水阀。
选用、安装要求：
1、 根据实际使用工况确定蒸汽疏水阀入口与出口的压差；
2、根据蒸汽供热设备在正常工作时可能产生的凝结水量，乘以选用修正系数 K，然后对照蒸汽疏水阀的排水量进行选择；
3、 装前清洗管路设备，除去杂质，以免堵塞；
4、 蒸汽疏水阀应尽量安装在用汽设备的下方和易排水的地方；
5、 蒸汽疏水阀应安装在易于检修的地方，并尽可能集中排列，以便于管理；
6、 各个蒸汽加热设备应单独安装蒸汽疏水阀；
7、 旁路管的安装不得低于蒸汽疏水阀；
8、 安装时，注意阀体上箭头方向与管路内介质流动方向应一致；
9、 蒸汽疏水阀进口和出口的介质流动方向应有 4%的向下坡度，而且管路的公称通径不小于蒸汽疏水阀的公称通径；
10、 一个蒸汽疏水阀的排水能力不能满足要求时，可并联安装几个蒸汽疏水阀；
11、 用在可能发生冻结的地方，必须采取防冻措施；
12、 蒸汽疏水阀出口和进口各安装一截断阀，以便于检修和清洗；
13、 如果蒸汽疏水阀本身无防逆装置，可根据具体情况安装止回阀；
14、 在进、出口截止阀外端引一旁通管，可在设备启动时排放大量凝结水，在必须运行的设备上，当蒸汽疏水阀发生故障检修时，可稍微开启，暂时作为蒸汽疏水阀使用；
15、 冲冼管、检查管、旁通管在正常运行中应严密关闭并均应视具体使用条件而定，尽量不设置，以免由于操作失误和没有及时关闭而造成大量的蒸汽损耗。
3 安全阀
选用标准：

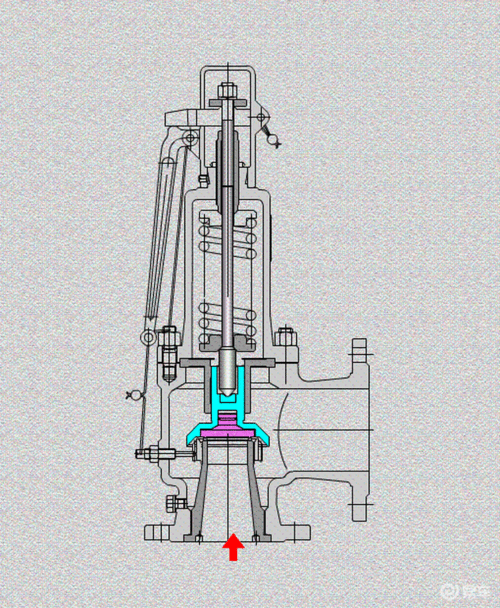

1、 蒸汽锅炉安全阀一般选用全启式弹簧安全阀；
2、 液体介质用安全阀，一般选用微启式弹簧安全阀；
3、 空气或其他气体介质用安全生产阀，一般选用全启式弹簧式安全阀；
4、 液化石油气汽车槽或液化石油气铁路罐车用安全阀，一般选用全启式内装安全阀；
5、 蒸汽发电设备的高压旁路安全阀，一般选用具有安全和控制双重功能的先导式安全阀;
4 减压阀
选用标准：
1、 在给定的弹簧压力级范围内，使出口压力在最大值与最小值之间能连续调整，不得有卡阻和异常振动；
2、 对于软密封的减压阀，在规定的时间内不得有渗漏；对于金属密封的减压阀，其渗漏量应不大于最大流量的 0.5%；
3、 出口流量变化时,直接作用式的出口压力偏差值不大于 20%,先导式不大于 10%；
4、 进口压力变化时，直接作用式的出口压力偏差不大于 10%，先导式的不大于 5%；
5、 通常，减压阀的阀后压力应小于阀前压力的 0.5 倍；
6、 减压阀的应用范围很广，在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质的设备和管路上均可使用，介质流经减压阀出口处的量，一般用质量流量或体积流量表示；
7、 波纹管直接作用式减压阀适用于低压、中小口径的蒸汽介质；
8、 薄膜直接作用式减压阀适用于中低压、中小口径的空气、水介质；
9、 先导活塞式减压阀，适用于各种压力、各种口径、各种温度的蒸汽、空气和水介质，若用不锈耐酸钢制造，可适用于各种腐蚀性介质；
10、 先导波纹管式减压阀，适用于低压、中小口径的蒸汽、空气等介质；
11、 先导薄膜式减压阀，适用于低压、中压、中小口径的蒸汽或水等介质；
12、 减压阀进口压力的波动应控制在进口压力给定值的 80%～105%，如超过该范围，减压前期的性能会受影响；
13、 通常减压阀的阀后压力应小于阀前压力的 0.5 倍；
14、 减压阀的每一档弹簧只在一定的出口压力范围内适用，超出范围应更换弹簧；
15、 在介质工作温度比较高的场合，一般选用先导活塞式减压阀或先导波纹管式减压阀；
16、 介质为空气或水（液体）的场合，一般宜选用直接作用薄膜式减压阀或先导薄膜式减压阀；
17、 介质为蒸汽的场合，宜选用先导活塞式或先导波纹管式减压阀；
18、 为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。
